Крепления переключателей: Plate mounted и PCB mounted



Переключатели обычно крепятся на клавиатуру одним из двух популярных способов: Plate mounted (установка на металлическую пластину) и PCB mounted (установка на печатную плату).

Самый популярный способ – это установка на металлическую пластину. Крепление получается очень надежным, потому что корпус переключателя защелкивается на пластине, а потом контакты припаиваются к печатной плате, которая находится ниже:

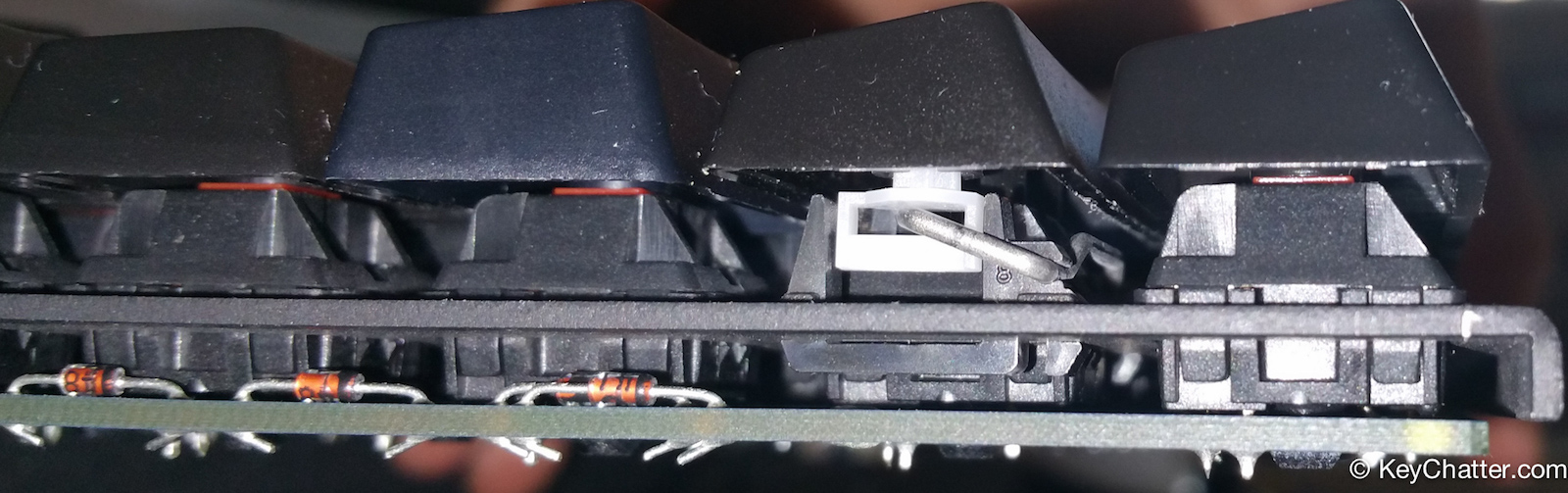

Переключатели plate mounted





Для крепления переключателей непосредственно на печатной плате, на переключателях используются две дополнительные пластмассовые ножки для устойчивости, а в печатной плате для этих ножек предусмотрены отверстия:

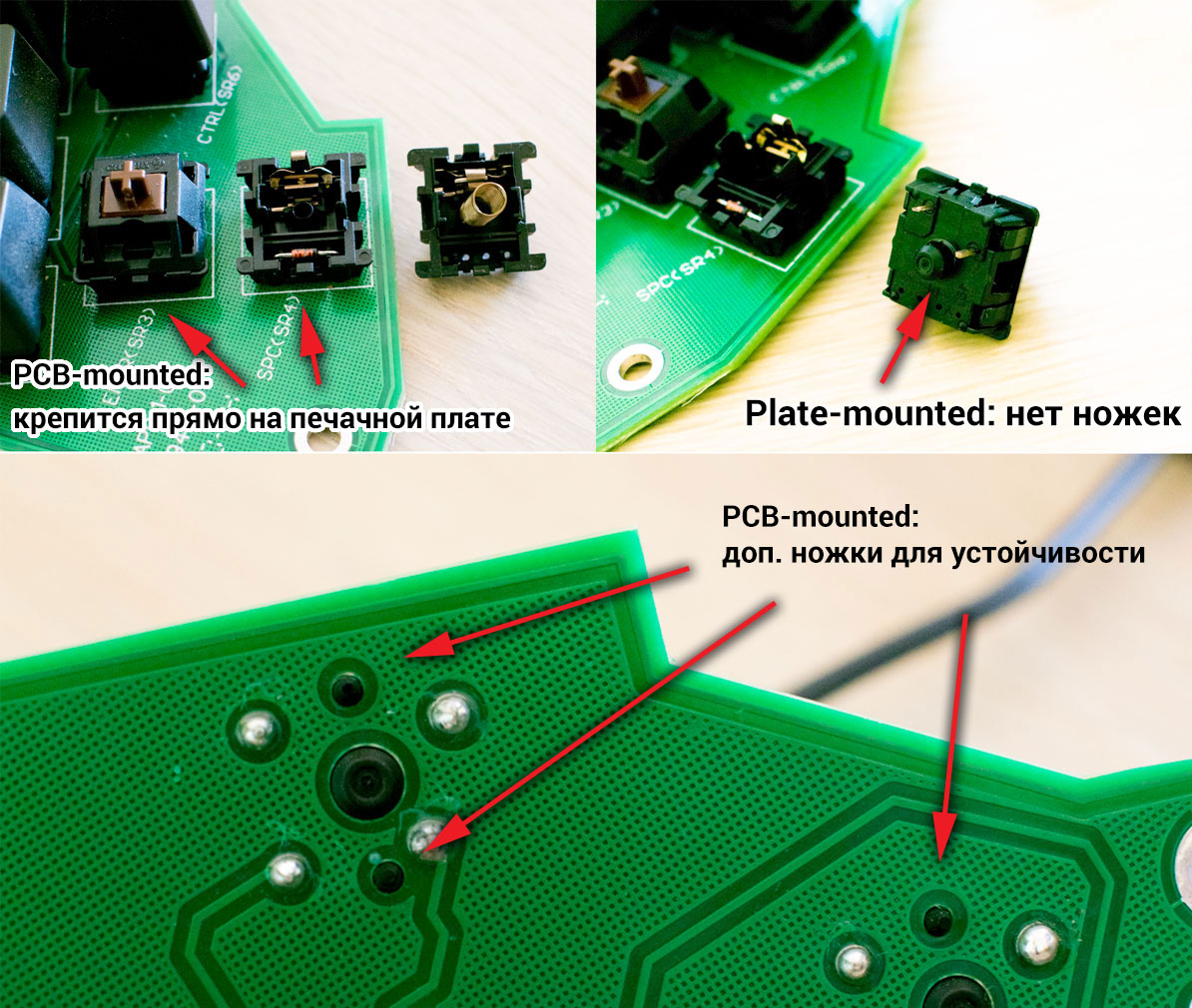

Крепления PCB-mounted и plate-mounted



Переключатели, которые используются в том и другом случае, почти полностью идентичны, и отличаются только наличием дополнительных ножек для устойчивости в PCB mounted версии. Если у переключателя удалить эти ножки, то его можно будет использовать и в Plate mounted клавиатуре. Обратный вариант с установкой Plate mounted переключателей (без ножек) непосредственно на PCB крайне нерекомендован, потому что крепление получится недостаточно надежное.

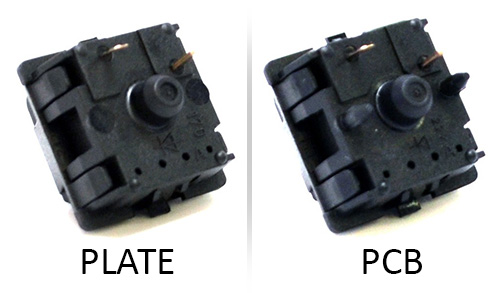

Plate mounted vs pcb mounted
