Anti-rattling мод

Антираттлинг мод V2

Иногда бывает так, что смазка стабилизаторов не помогает убрать все неприятные звуки, возникающие при нажатии. Скоба ударяется о стем и издает неприятный цокот, который неприемлем для настоящего перфекциониста.

Мы в Geekboards разработали и активно используем мод, который позволяет целиком убрать неприятный звук и не делает нажатие слишком "ватным". Мы назвали его Anti-rattling.

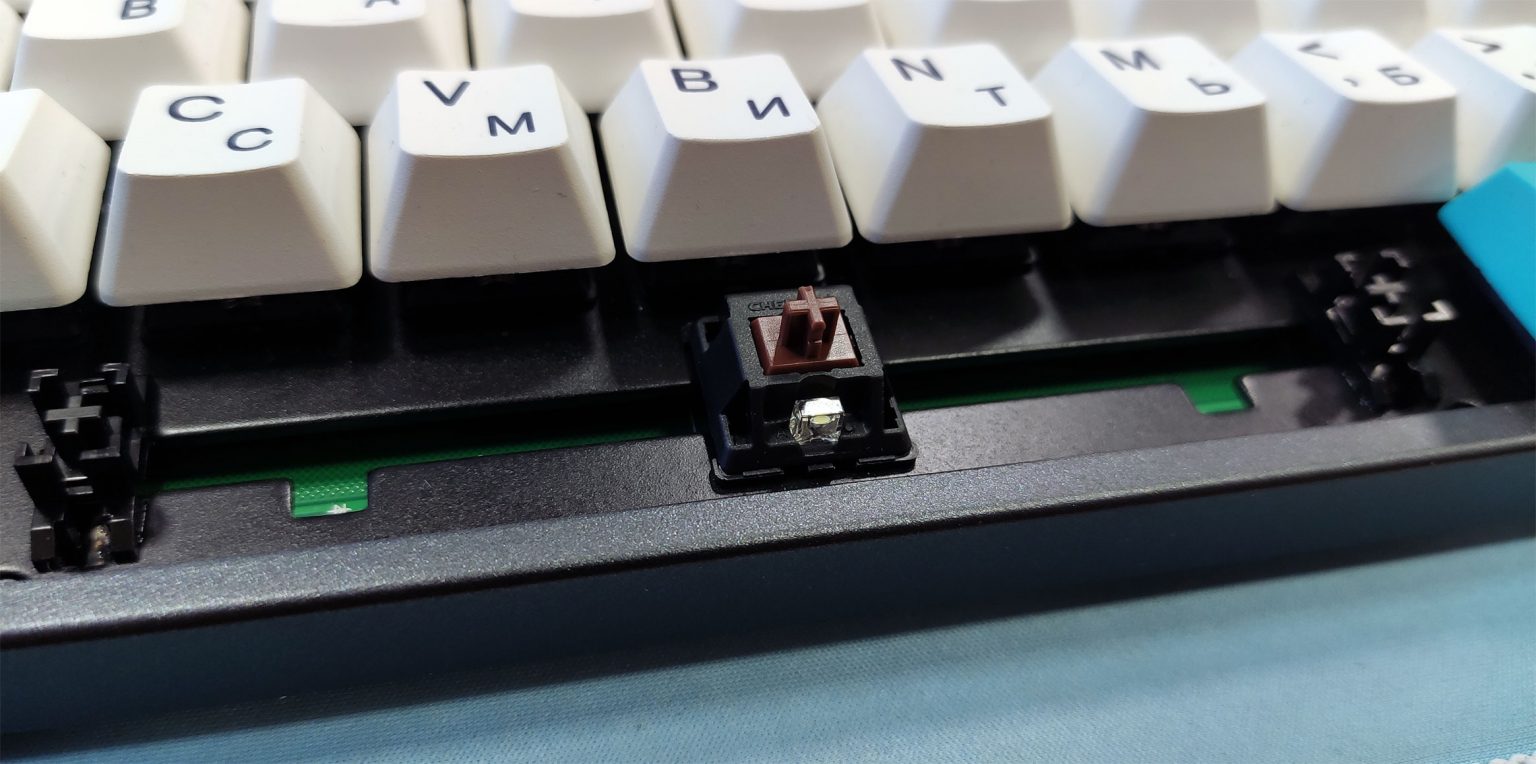

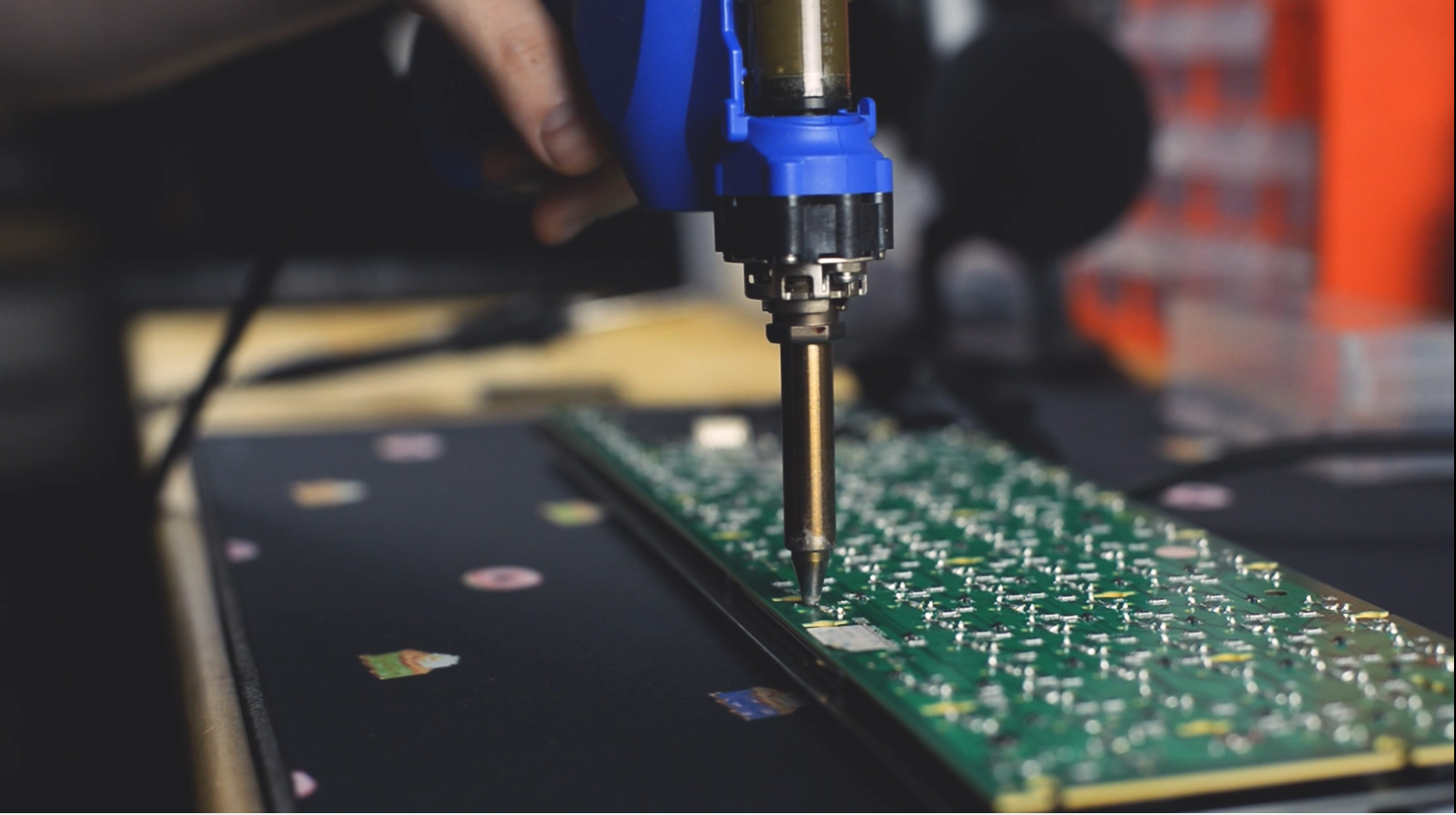

1. Выпаять свитчи над стабилизаторами

2. Извлечь стабилизаторы и очистить от смазки спиртом

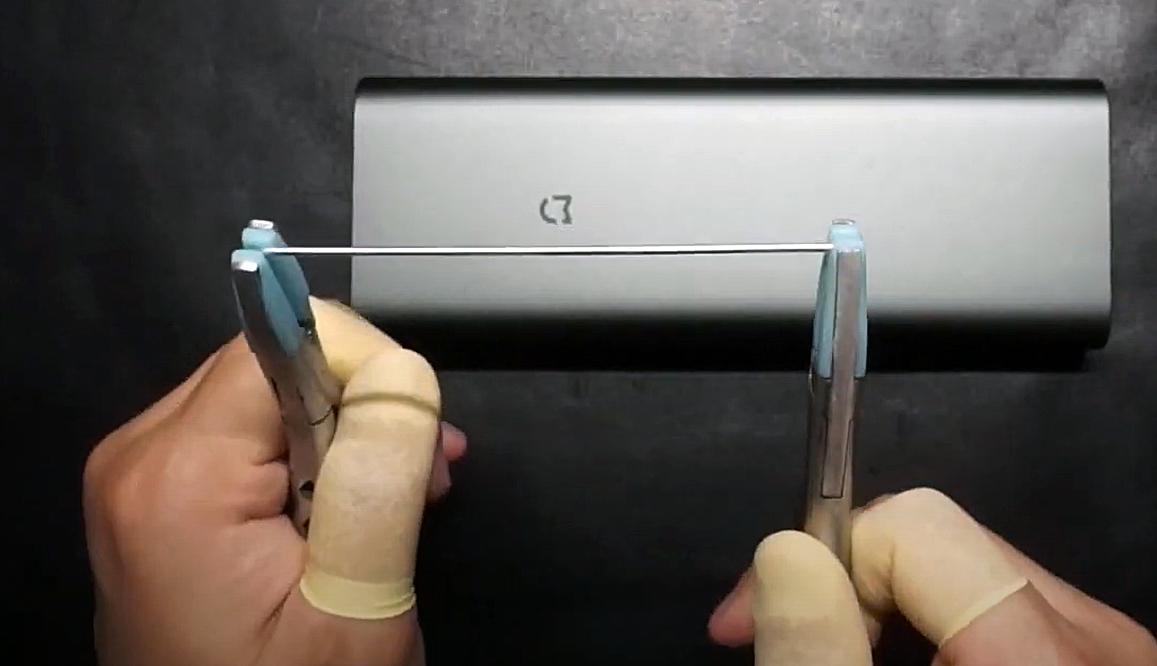

3. Проверить ровность скобы и выровнять при необходимости

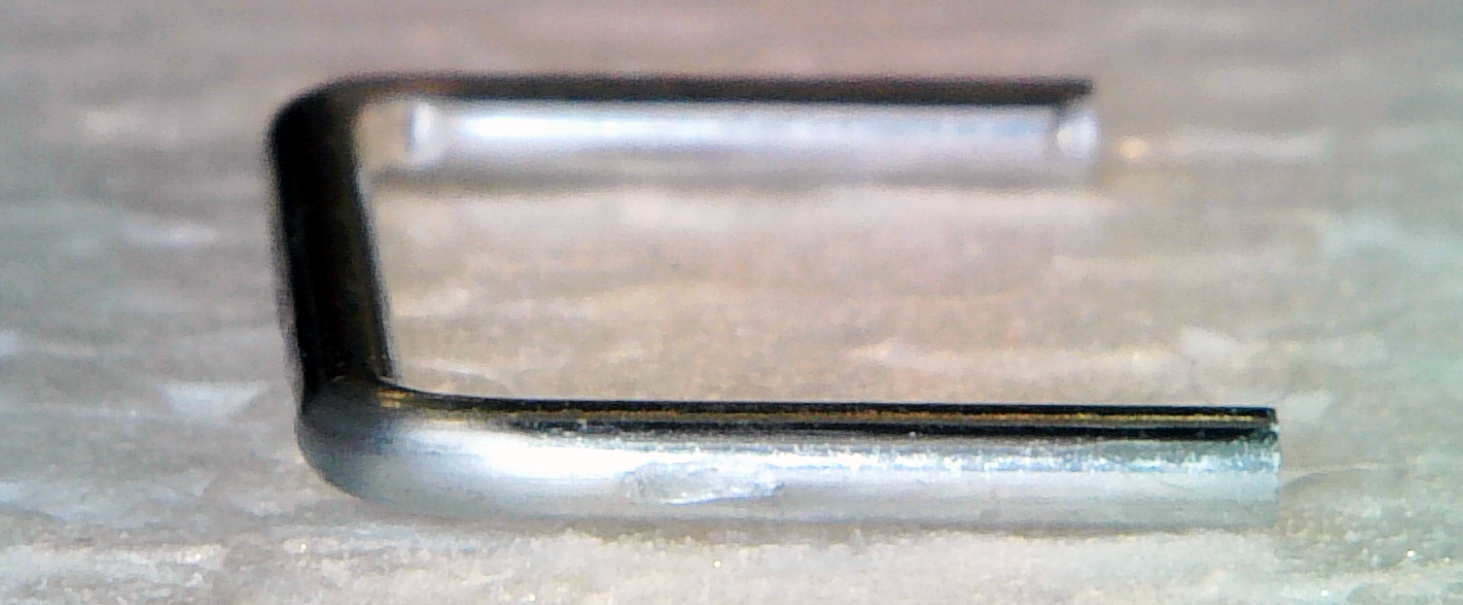

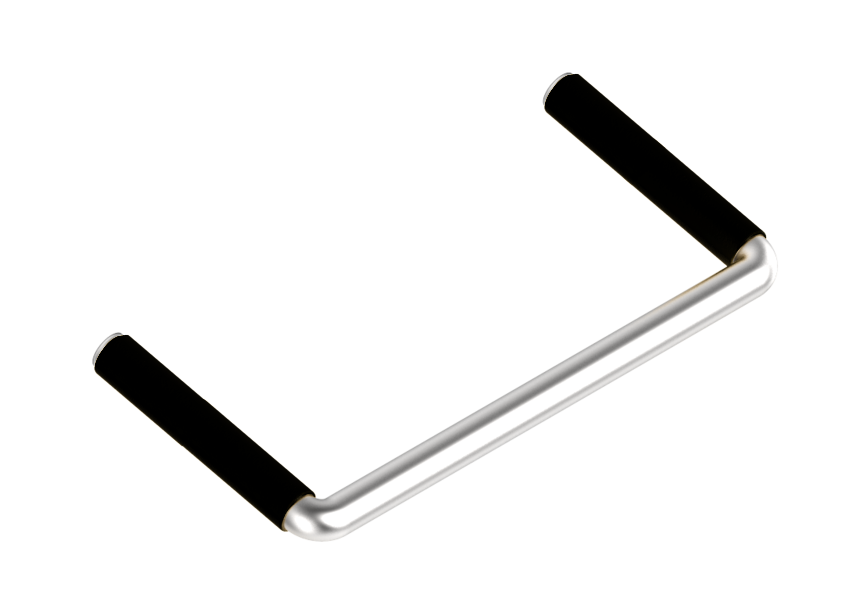

4. Закатать скобу в термоусадки

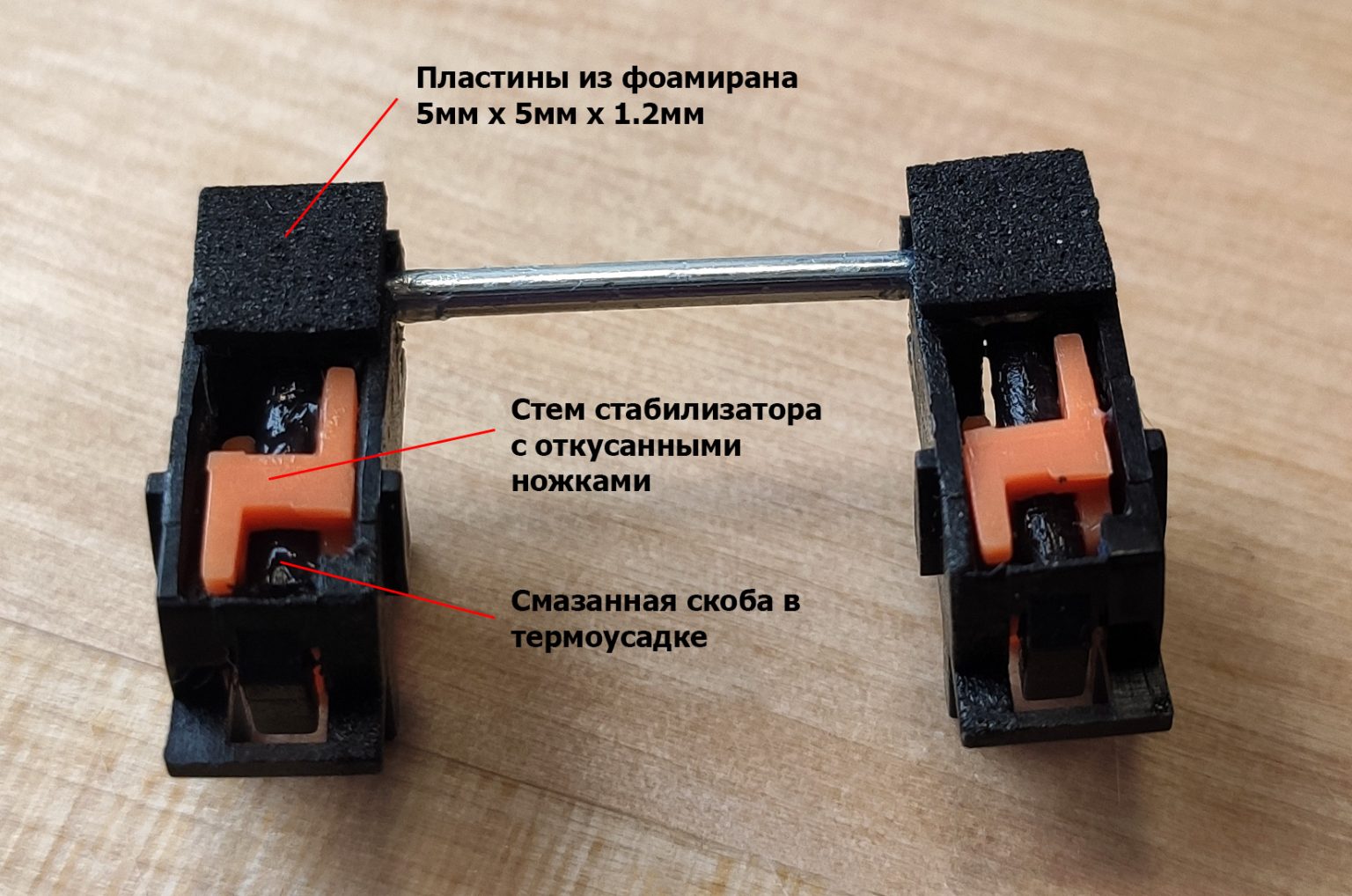

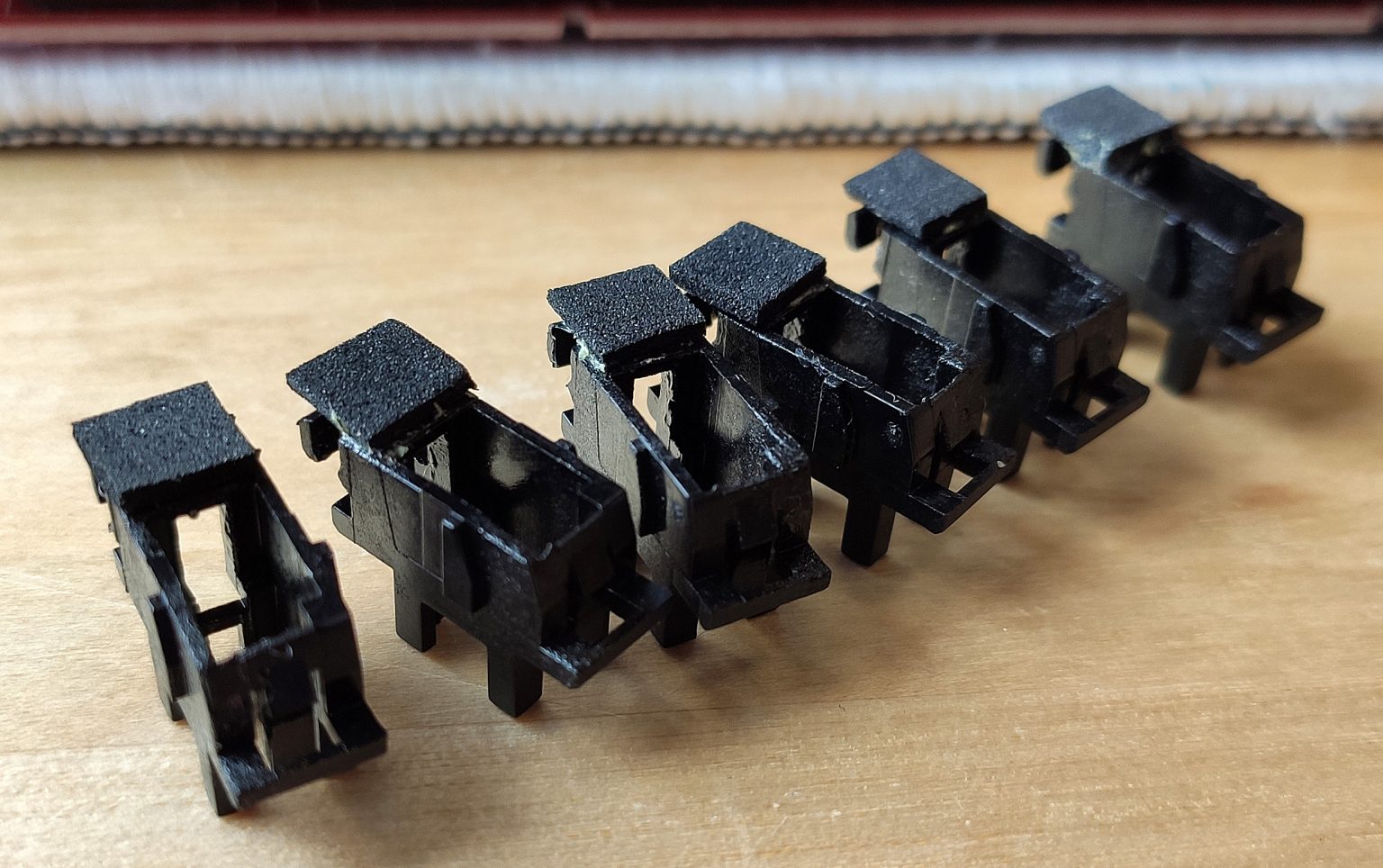

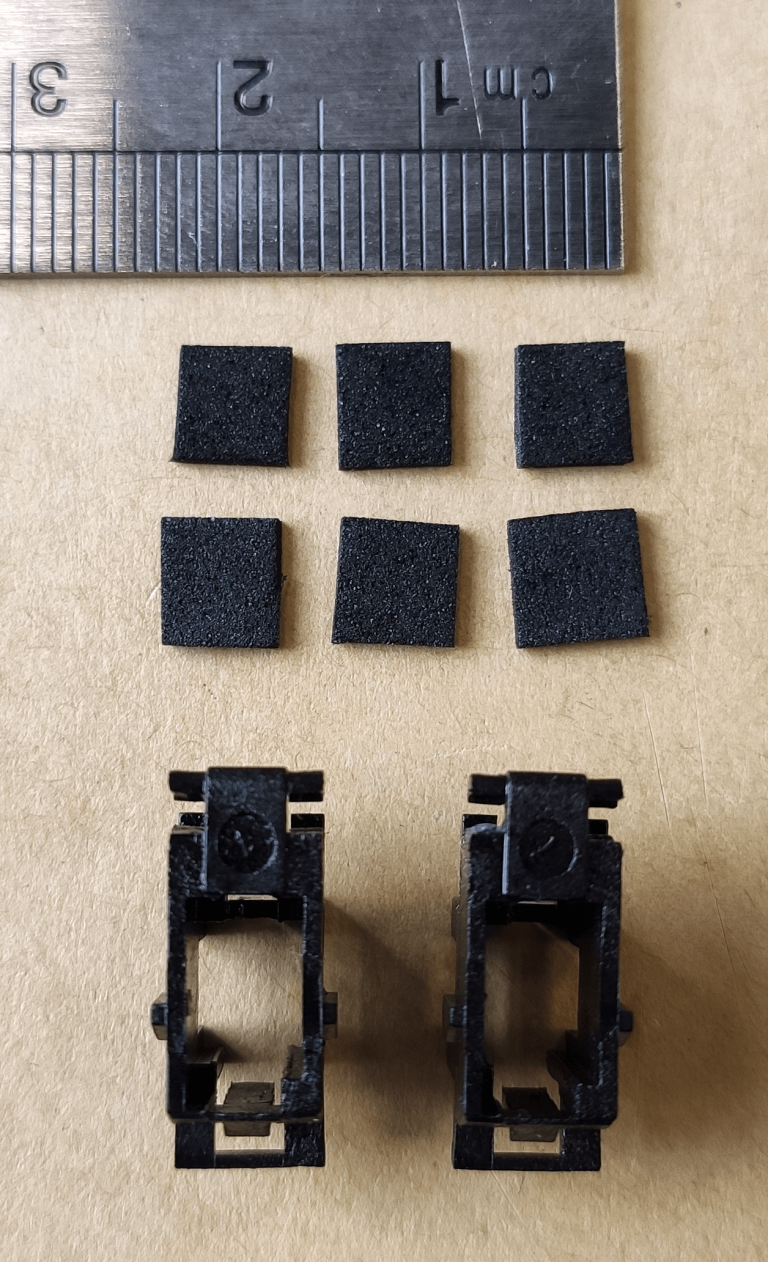

5. Изготовить и приклеить демпферные подушечки из фоамирана. Они избавят стабилизатор от люфта, делая упор в PCB. Также это избавит от необходимости наклейки пластыря (band aid mod) под стабилизатор

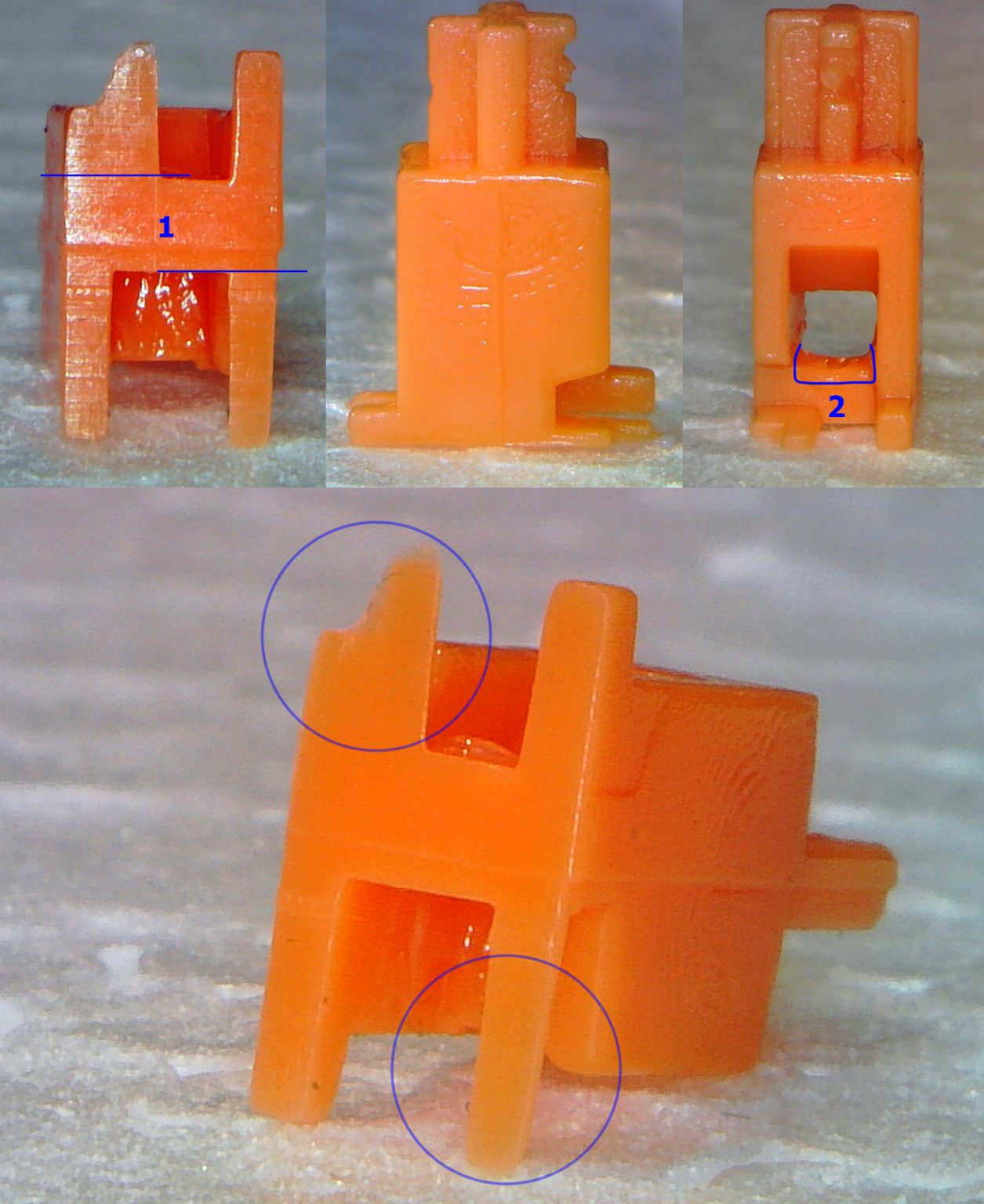

6. Откусить ножки стема (1) и срезать нижнюю полочку отверстия для скобы (2) с термоусадкой, иначе она туда не пройдет и будет ватно ходить. Скоба должна входить свободно

7. Смазать стабы внутри Krytox GPL 205, а скобу на загибах и по термоусадкам — Permatex

8. Собрать и установить стабилизаторы

По итогам тестов на клавиатуре VORTEX с ратлящими стабами проблема полностью ушла.

Наклейка шумки в сам стем стабилизатора была заменена термоусадками, что более износоустойчиво и менее трудозатрато.

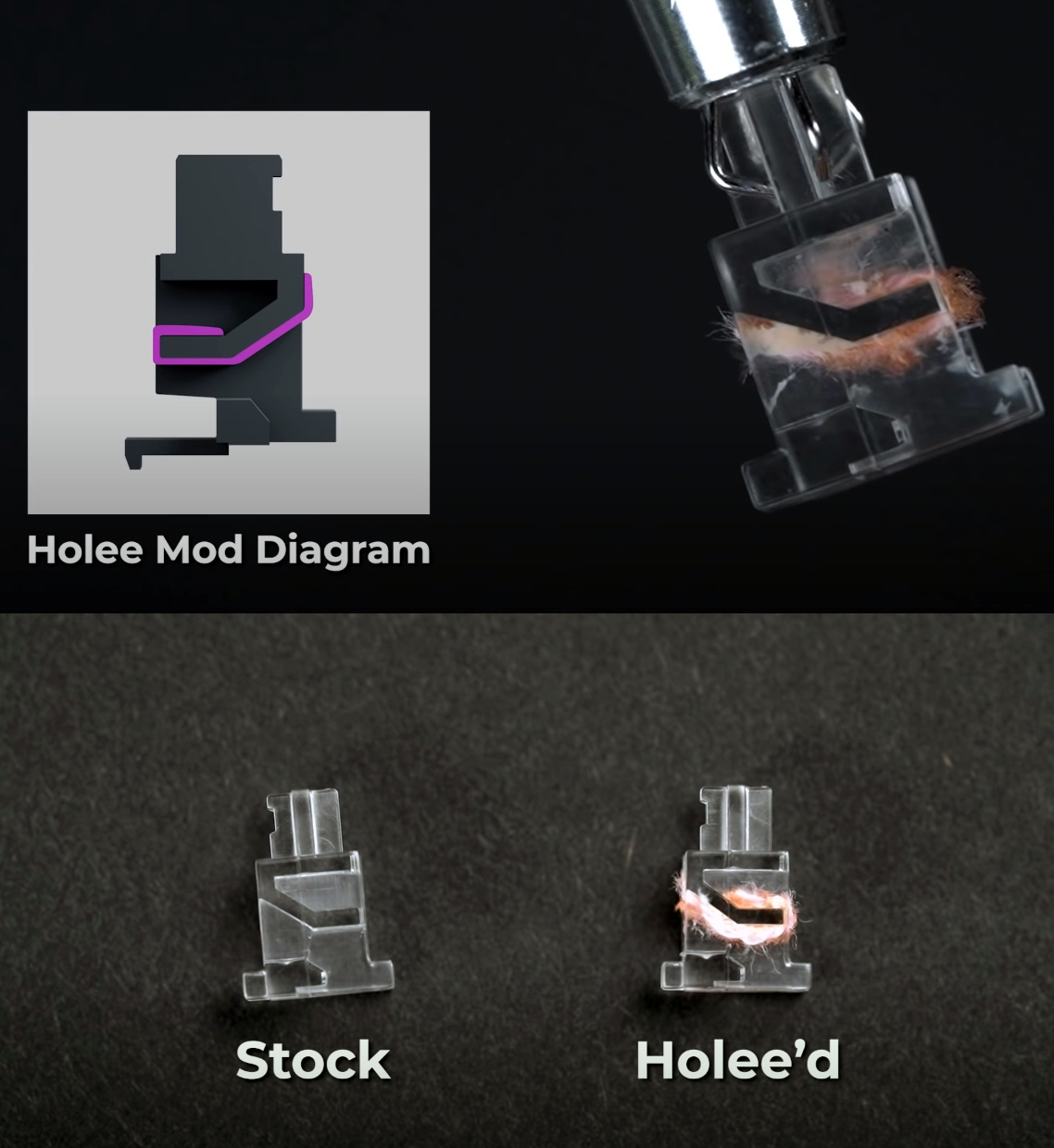

Наклейка шумоизоляции внутри стема стабилизатора:

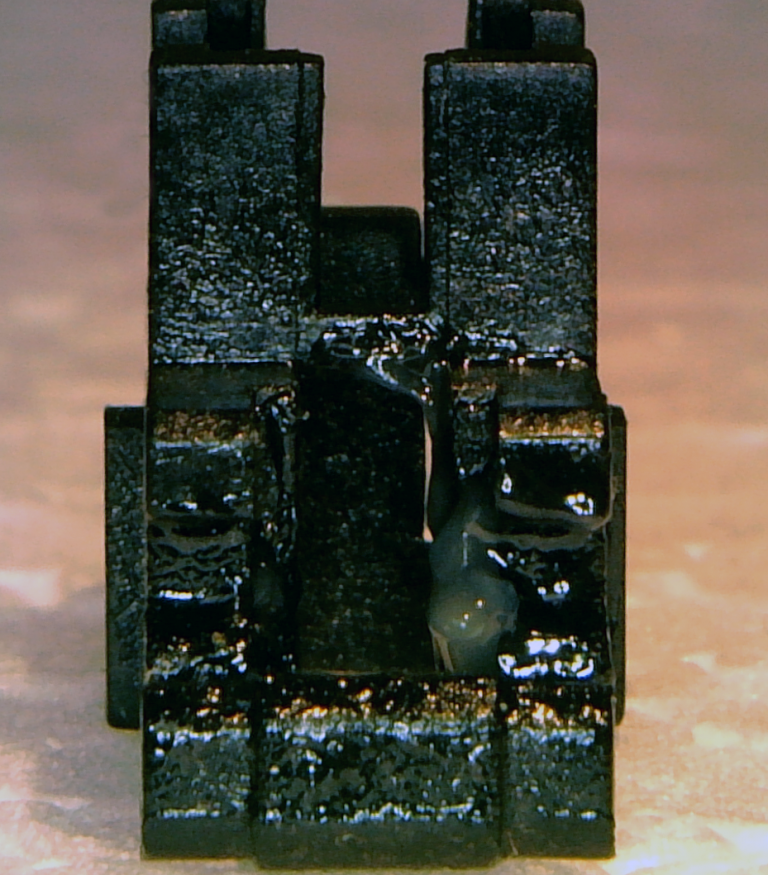

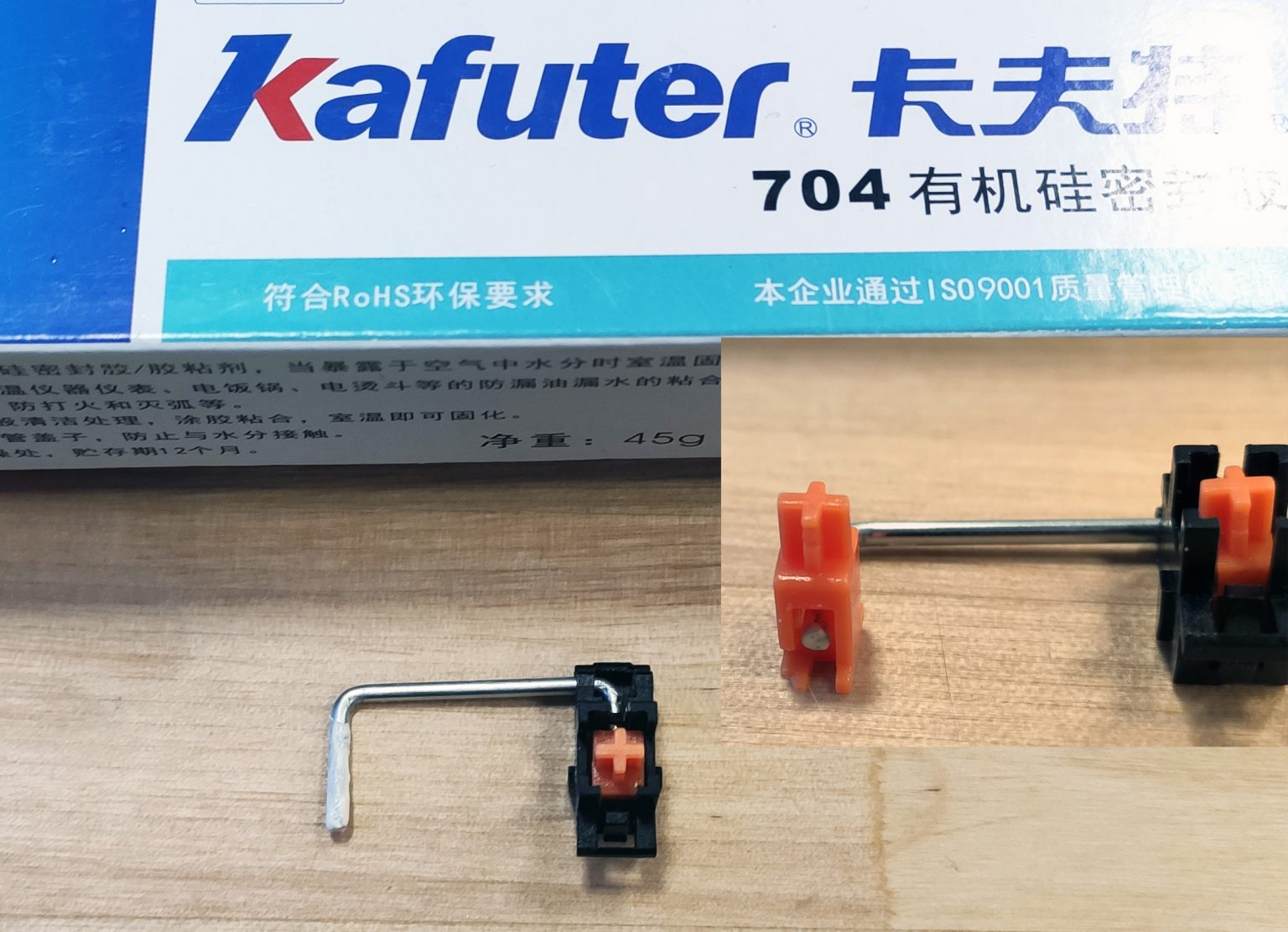

Клей-герметик KAFUTER 704. Также проведен тест по нанесению на скобу клея-герметика KAFUTER. Такой способ тоже имеет место быть, но он менее приоритетный в силу того, что герметик плохо держится на поверхности скобы.

Антираттлинг мод V1

Чтобы применить этот мод, вам нужно иметь под рукой нашу инструкцию, некоторый инструмент и немного сноровки.

Вам понадобится:

  • Старая клавиатура с шумным стабилизатором — например, Logitech G413.
  • Умение разбирать клавиатуру.

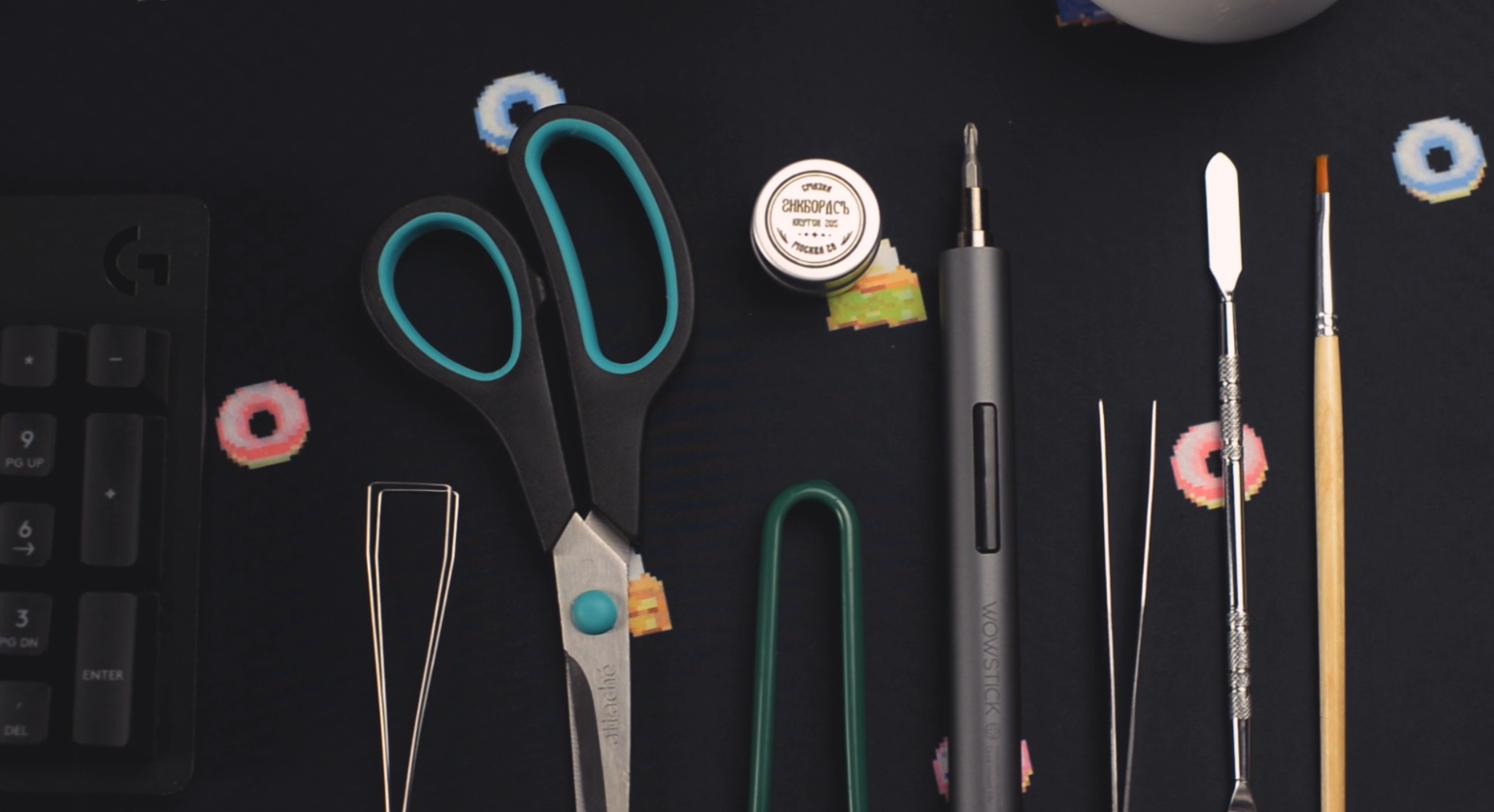

  • Отвертка, пуллер, свитч пуллер, смазки Кrytox и Permatex, кисточка, паяльник с припоем, оловоотсос и кусок шумоизоляционного материала толщиной 3мм.

НАЧИНАЕМ!

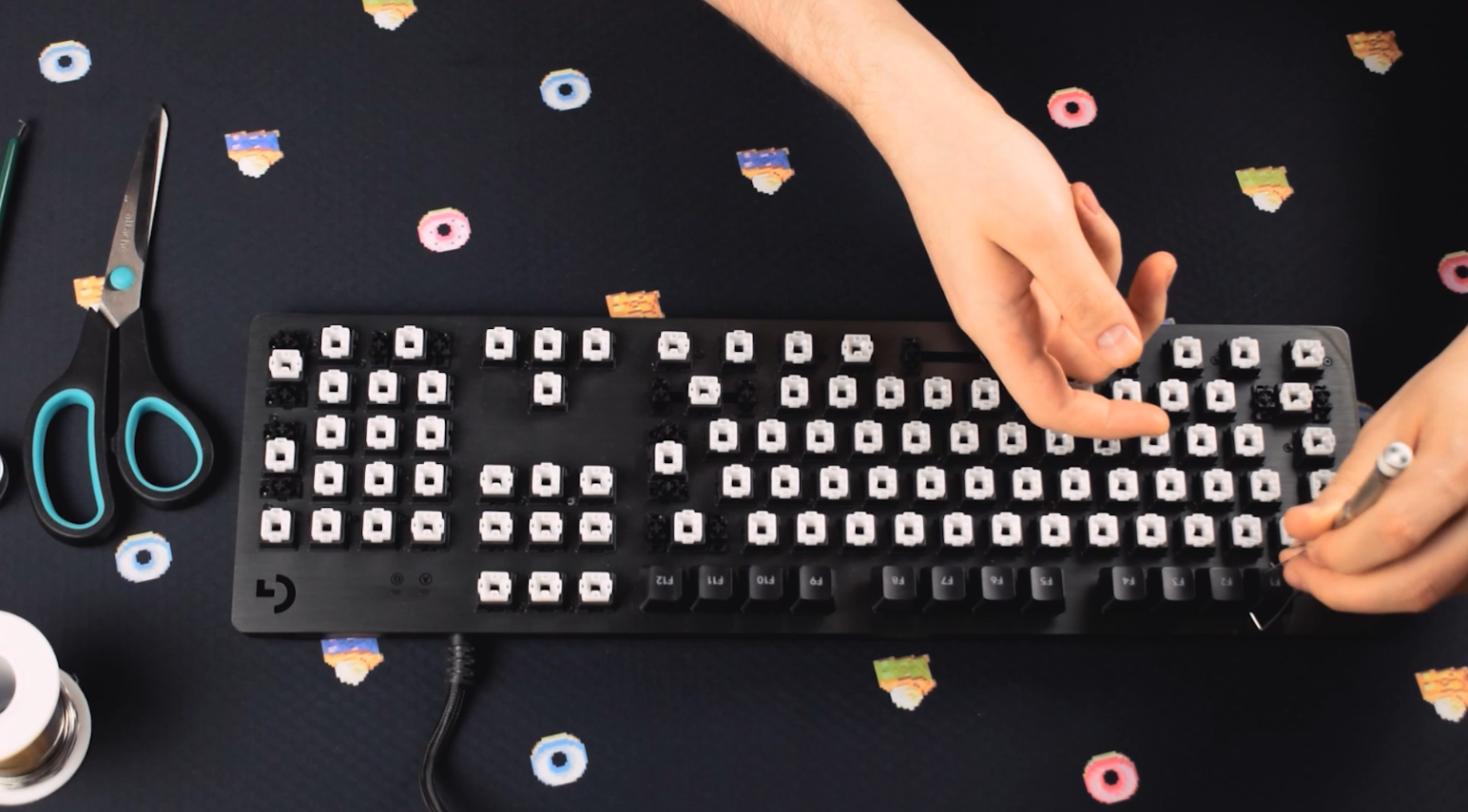

  • Разбираем клавиатуру, снимаем кейкапы и выкручиваем винты.

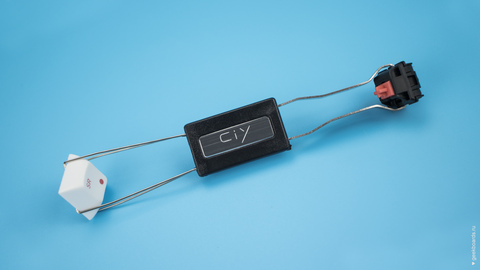

  • Выпаиваем из платы переключатель и свитч пуллером удаляем его.

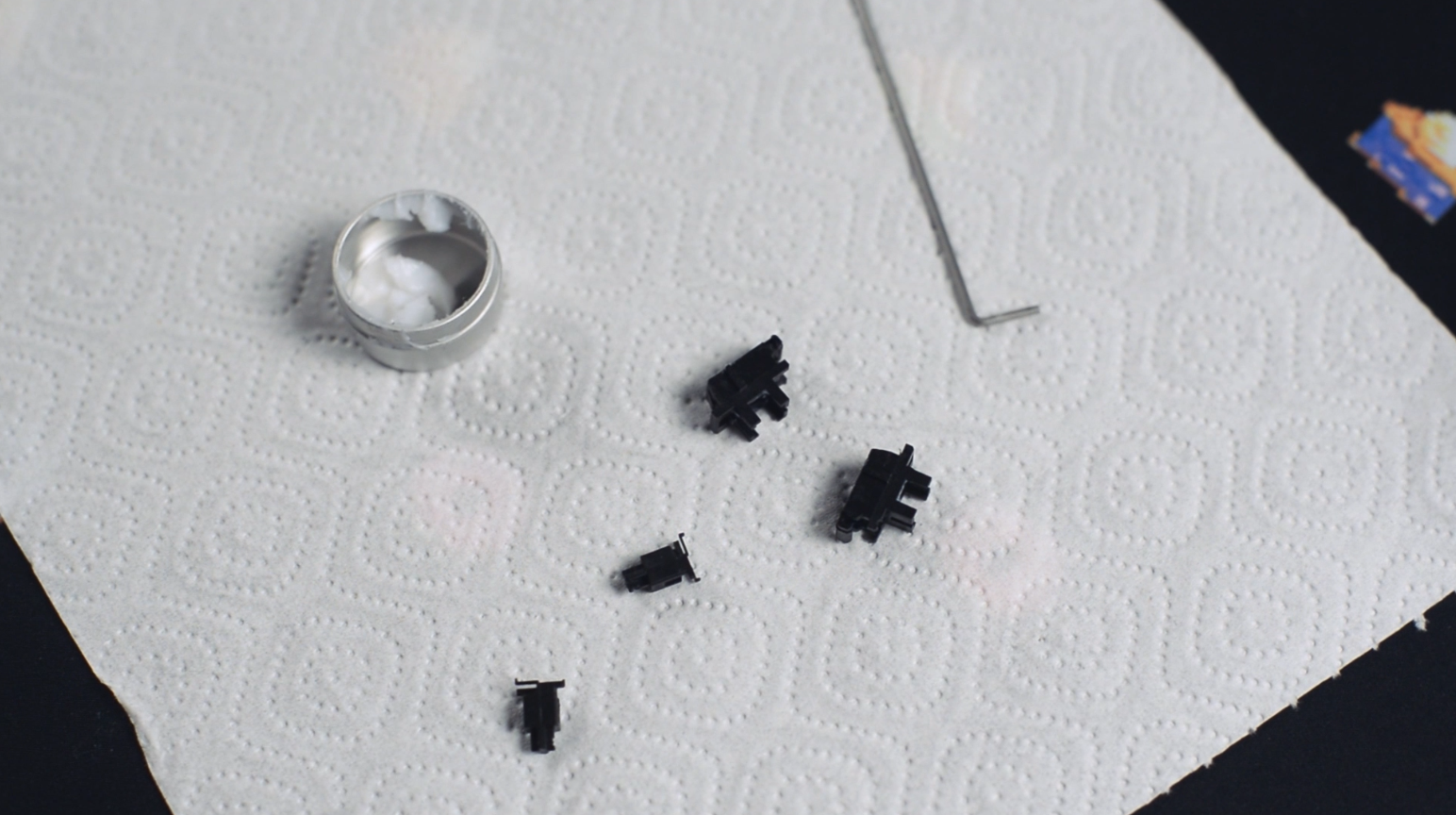

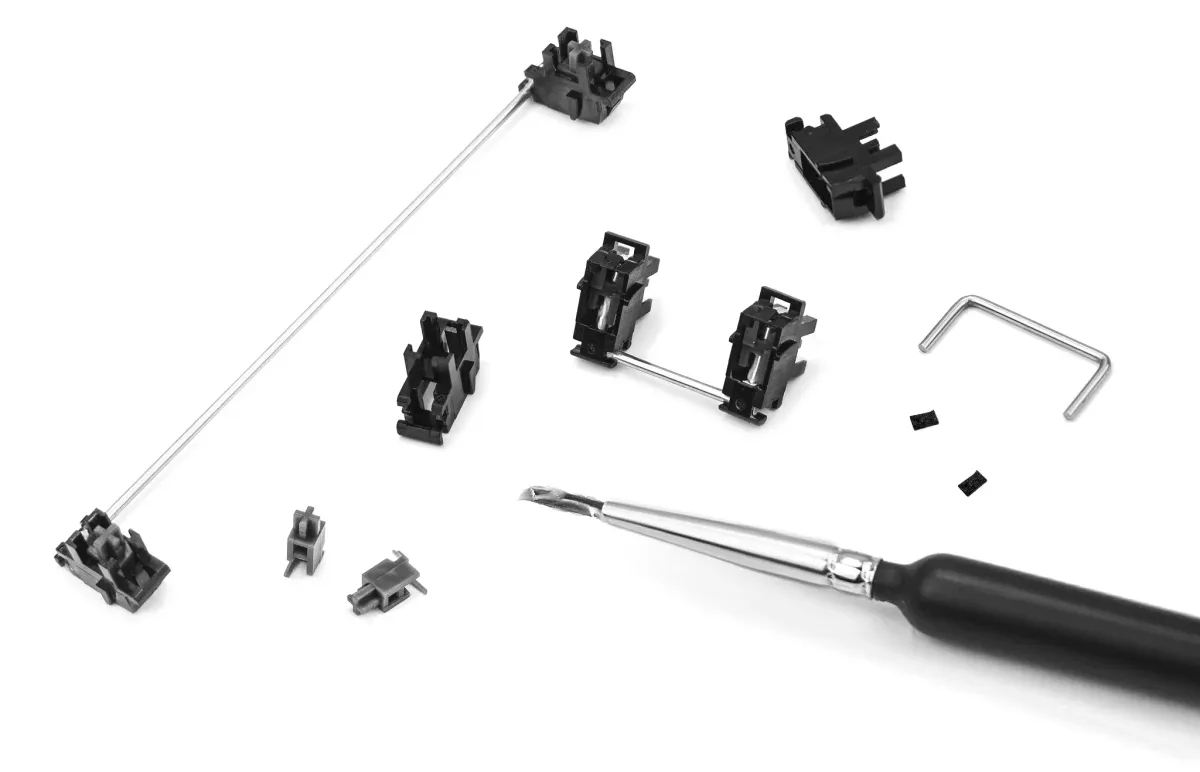

  • Снимаем стабилизатор и разбираем его. Если в стабилизаторе есть остатки смазки — их лучше удалить заранее спиртовой салфеткой, иначе мод не приклеится к стему.

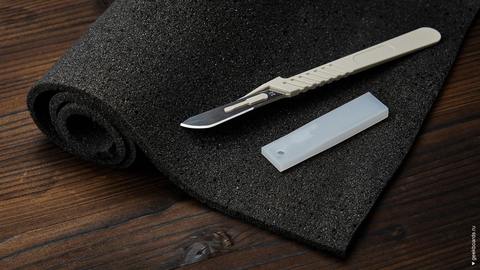

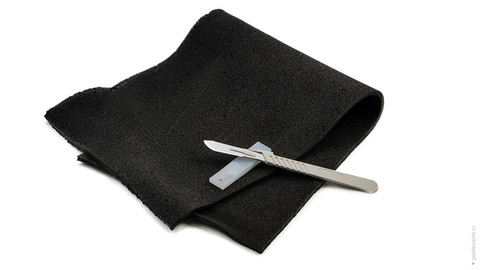

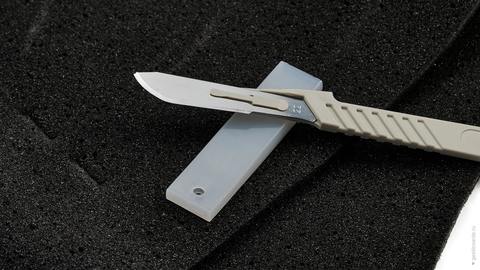

  • Шумоизоляционный материал толщиной 3 мм раскатываем в тонкий слой. Нарезаем тонкие полоски 5 x 1.5 мм.

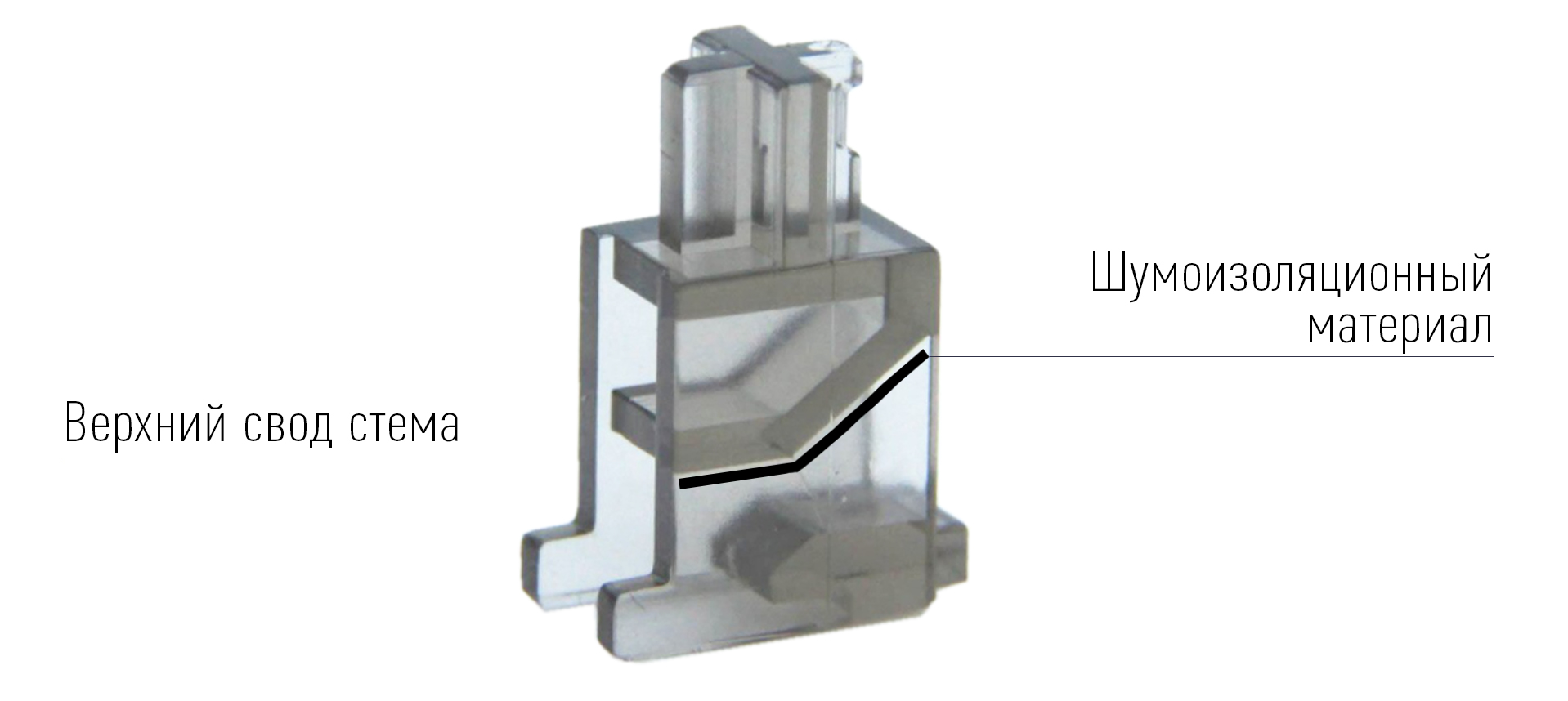

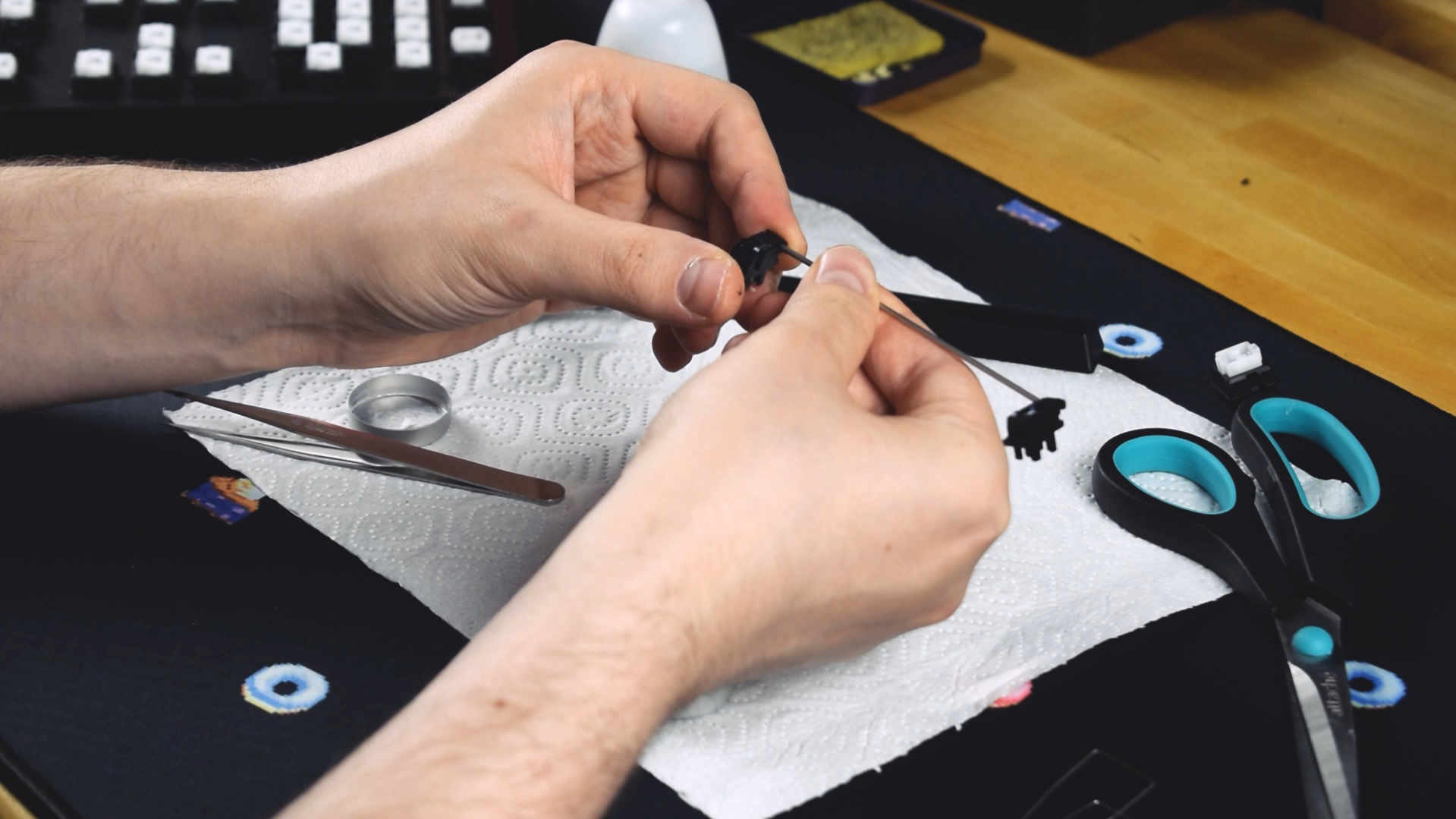

  • Аккуратно снимаем подложку и клеевой стороной приклеиваем шумоизоляцию прямо к верхнему своду стема. Можно использовать пинцет для такой тонкой работы.

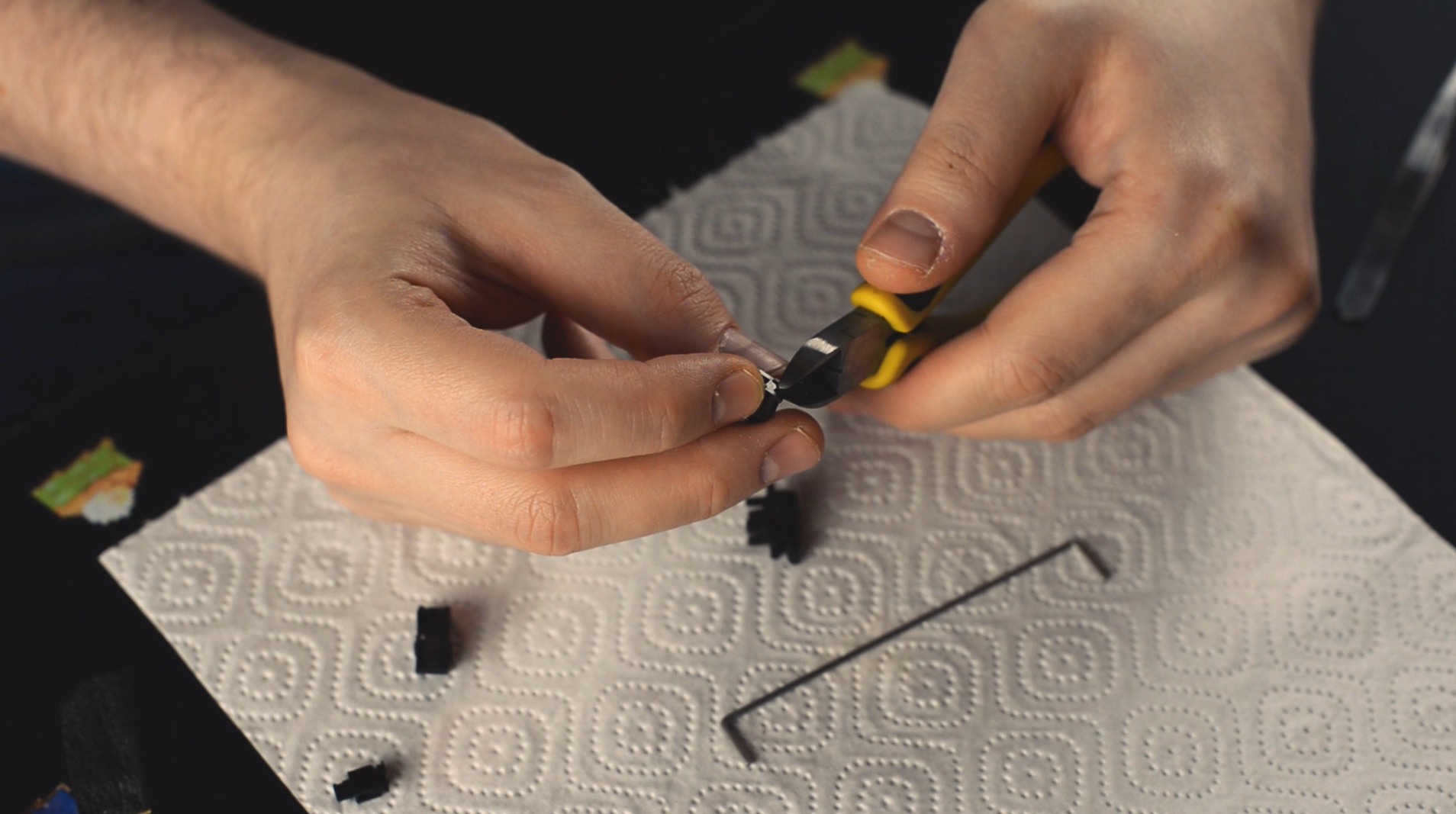

  • Обязательно отрезаем пружинящие ножки стема — те, которые загнуты в виде буквы Г. Остальные не трогаем.

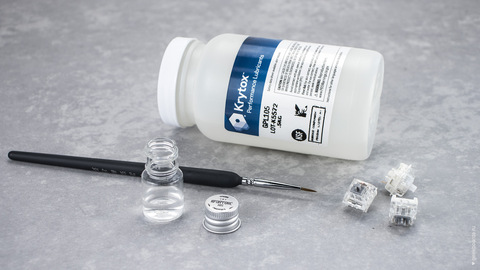

  • Осталось смазать корпус стабилизатора внутри смазкой Krytox, скобу — смазкой Permatex и собрать его. Проволочная скоба должна находиться под шумоизоляцией.

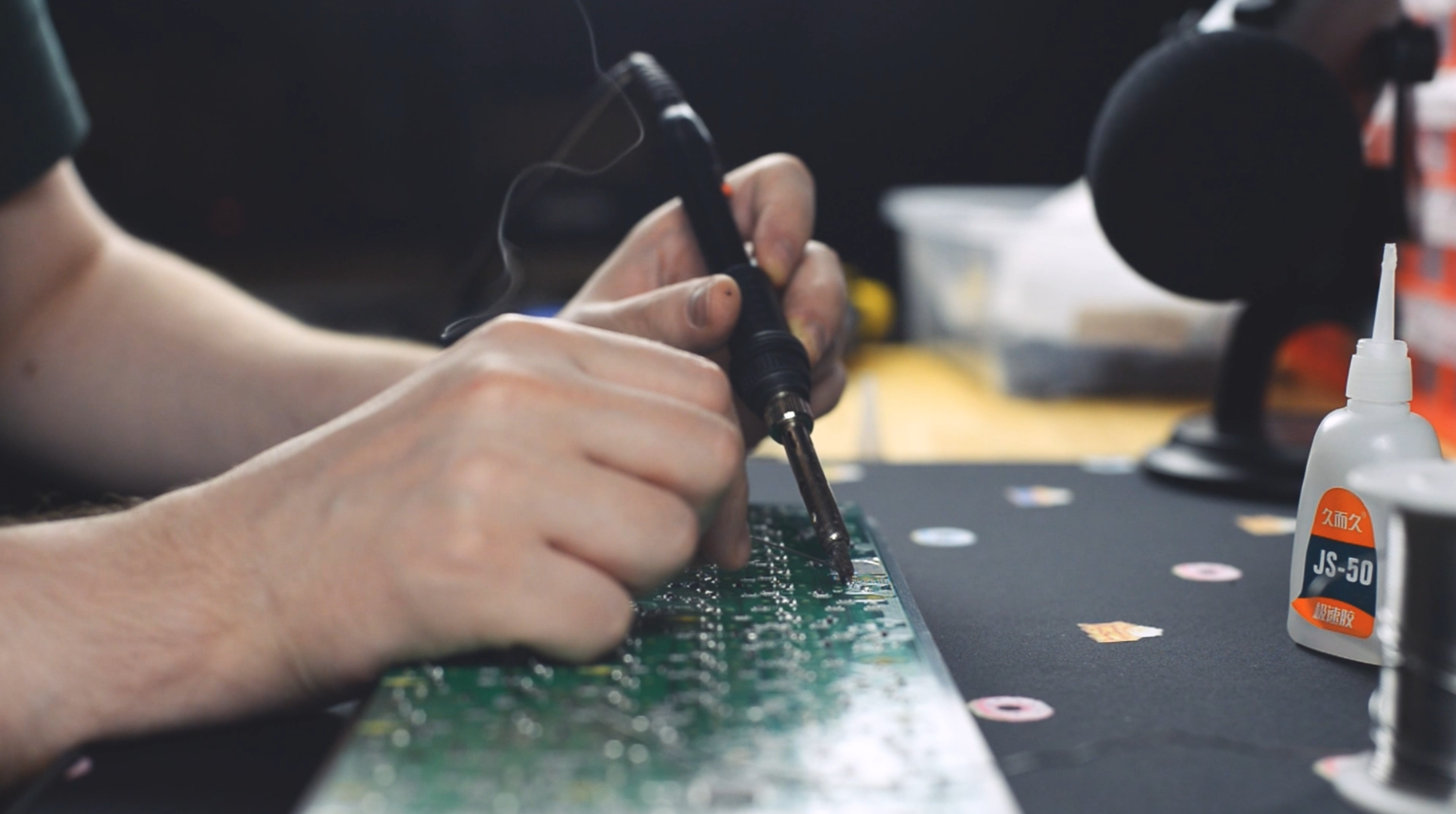

  • Устанавливаем стабилизатор и переключатель и при помощи паяльника припаиваем его.

  • Собираем клавиатуру и наслаждаемся идеальным звуком.

Готово! Вы самостоятельно сделали Anti-rattling мод :3

Товары из статьи:

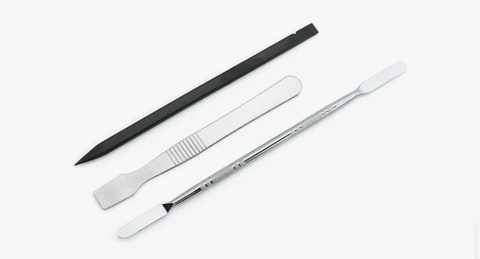

Набор инструментов для разбора

от

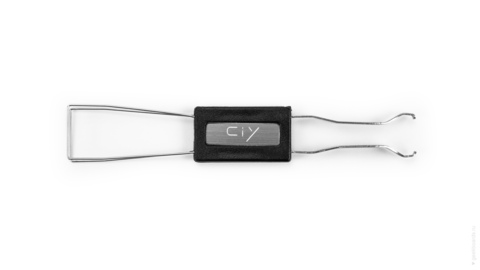

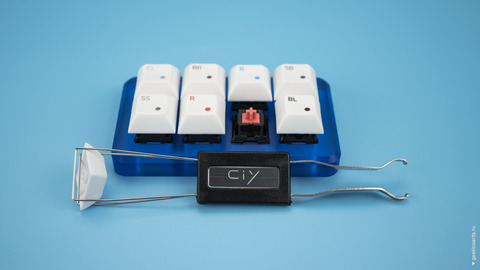

Switch Puller

450 ₽
от

Припой ПОС-61 с канифолью

от

Припой ПОС-61 без канифоли

от

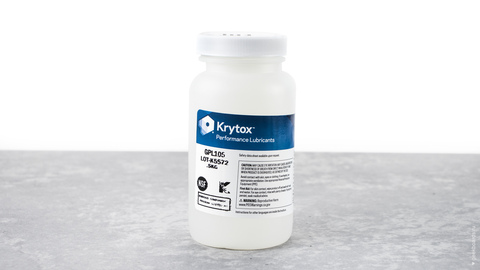

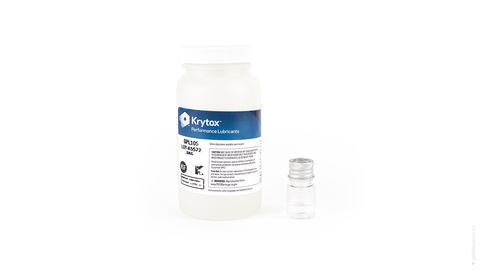

Смазка для переключателей Krytox GPL 105 5 г.
