Как устроены механические клавиатуры

Может показаться, будто устройство механической клавиатуры — это сложно. Но на деле это не сложнее, чем рецепт бутерброда. В этой статье мы заглянем внутрь клавиатуры: покажем, из каких ингредиентов она состоит и разберемся, какую задачу выполняет каждый из них.

Из чего состоит механическая клавиатура

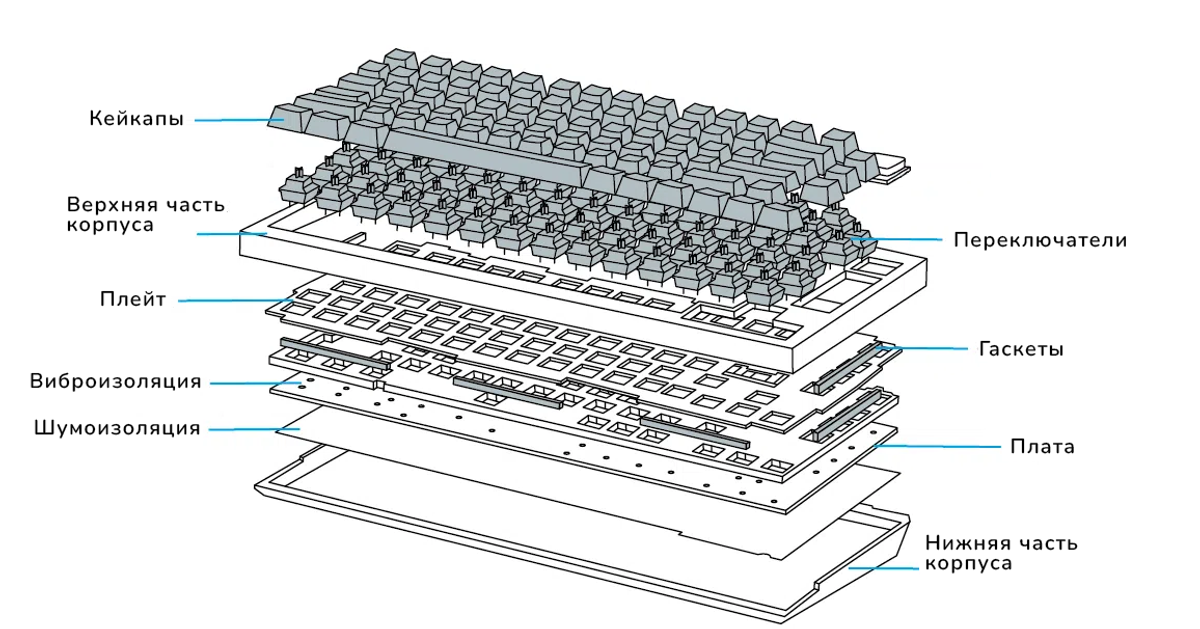

Сама по себе клавиатура действительно напоминает бутерброд: есть несколько слоев, каждый из которых лежит друг на друге.

Корпус — это фундамент всей клавиатуры. Он может быть цельным или состоять из двух частей, быть из разного материала, но функция у него всегда одна: удерживать в себе клавиатурные внутренности.

Печатная плата или PCB — это мозг клавиатуры, без которого ни одна клавиатура не будет работать. Компоненты на плате отвечают за то, чтобы проводить и обрабатывать сигналы от нажатий и разных команд. Если их повредить, то клавиатура будет вести себя неадекватно или вовсе сломается.


Стабилизаторы — это вспомогательные механизмы под длинными клавишами: space, enter, shift. Они нужны для того, чтобы длинные клавиши не были похожи на качели и нажимались равномерно, даже если вы нажмете не ровно в центр клавиши.

Стабилизаторы DUROCK Screw-in V2: общий вид
Стабилизаторы DUROCK Screw-in V2: общий вид
Те же стабилизаторы, но поближе
Те же стабилизаторы, но поближе



Плейт — это пластина, которая держит переключатели на одном уровне и помогает снизить нагрузку на плату при печати. Без плейта клавиатурой можно пользоваться, но ощущения при печати немного изменятся. Это более сложная тема, поэтому подробнее об этом мы расскажем в другой раз.

Алюминиевый плейт 65%: общий вид
Алюминиевый плейт 65%: общий вид
Тот же плейт, но поближе
Тот же плейт, но поближе

Переключатели или свитчи — это механизмы, которые служат активаторами нажатий. Своего рода рычаги, которые подают микроконтроллеру команду «сработать». Здесь важно отметить, что внутри себя переключатель сигнал не обрабатывает, а является лишь спусковым крючком.


Кейкапы или клавиши — то, что надевается на переключатели. По факту это небольшие кусочки пластика с креплением с обратной стороны.

Кейкапы Geekboards «Luis V2»: вид сверху»
Кейкапы Geekboards «Luis V2»: вид сверху
Кейкап: обратная сторона с надетым о-рингом
Кейкап: обратная сторона с надетым о-рингом

А что есть ещё?

Еще есть детали, которые не являются обязательной частью клавиатуры. Они встречаются не везде, но у них тоже есть своя понятная функция.

Ножки — маленькие детальки, которые помогают регулировать наклон клавиатуры. Хотя, не всегда.

Двойные ножки на Varmilo Koi V2 108
Двойные ножки на Varmilo Koi V2 108
Стандартные ножки ножки на Tex Shinobi
Стандартные ножки на Tex Shinobi

Ножки бывают раскладные, например, двойные или обычные — у таких угол наклона регулируется. Но также ножки бывают силиконовые на клеевой основе. Они больше нужны для того, чтобы клавиатура не ездила по столу. Либо у клавиатуры вообще может не быть ножек, так тоже бывает.

Энкодер — простым языком его называют «крутилка». По умолчанию у большинства клавиатур поворот энкодера изменяет громкость звука на компьютере. Но его можно перенастроить, например, на прокрутку страницы в браузере или переключение музыки.

Двойной энкодер на Lofree Block
Двойной энкодер на Lofree Block
Стандартный энкодер на Zoom65
Стандартный энкодер на Zoom65

Стик поинт — это маленькая кнопочка, которая заменяет функцию мыши. То есть для полноценного пользования компьютером вам будет достаточно только клавиатуры со стик поинтом. Редкая штука, пользоваться непривычно, но она по-прежнему встречается.

Стик поинт на Leopold FC750R SP Stick Point Gray Blue
Стик поинт на Leopold FC750R SP Stick Point
Стик поинт на Tex Shinobi
Стик поинт на Tex Shinobi

Шумо- и виброизоляция — это слои из поглощающих материалов, которые помогают сделать печать тише.

Чаще всего виброизоляцию делают из материала по типу силикона и помещают между платой и плейтом. А шумоизоляцию делают из более пористого материала и кладут в корпус. Однако каждый производитель может менять как количество таких слоев, так и их состав и расположение.

Называться эти слои могут также по-разному в зависимости от материала, но на схемах обычно они идут с приставкой «foam». Например, PORON Plate foam, где Poron — название материала.

Свитч пад — это наклейка, которую наклеивают на плату под переключателями для более надежной фиксации и дополнительной виброизоляции.

Свитч пады KBDFans
Свитч пады KBDFans
Те же свитч пады, но наклеенные
Те же свитч пады, но наклеенные

Свитч пады встречаются в виде небольших отдельных наклеек, которые наклеивают под каждый переключатель, или в виде одной большой наклейки на всю плату.

Гаскеты — это специальные силиконовые демпферы, с помощью которых фиксируют плейт. Они есть только у клавиатур с типом крепления «Gasket Mount».

Благодаря гаскетам плейт становится более подвижным при печати, т.е «прогибается» от нажатий по переключателям. Конечно, ощущается это лишь слегка и является не дефектом, а фишкой. На картинке выше вы видите гаскеты из комплекта базы для сборки Vortex Model M.

Вес — это специальная пластина из тяжелого материала, как правило, металла. Еще его называют «утяжелитель». Задача у него, как ни странно, утяжелять клавиатуру.

Утяжелитель на клавиатуре Zoom65
Утяжелитель на клавиатуре Zoom65
Такой же утяжелитель, но в другом цвете
Такой же утяжелитель, но в другом цвете

Утяжелители бывают в формате вставки на нижней части корпуса или в виде внутренней пластины, которая кладется внутрь корпуса. Пример клавиатуры с утяжелителем — ZOOM65. Видите этот прямоугольник по центру? Это вес.

Вот и всё. Что дальше?

Если вы хотите погрузиться в изучение клавиатур еще больше, то рекомендуем почитать отдельно о каждой запчасти более подробно. Например, начать можно с кейкапов. В статье о популярных материалах мы рассказываем об особенностях ABS, PBT и POM пластика, а в статье про нанесение символов — об особенностях дайсаба, гравировки и сублимации.
