Mill-Max Хотсвап сокеты

- +

Mill-Max Хотсвап сокеты

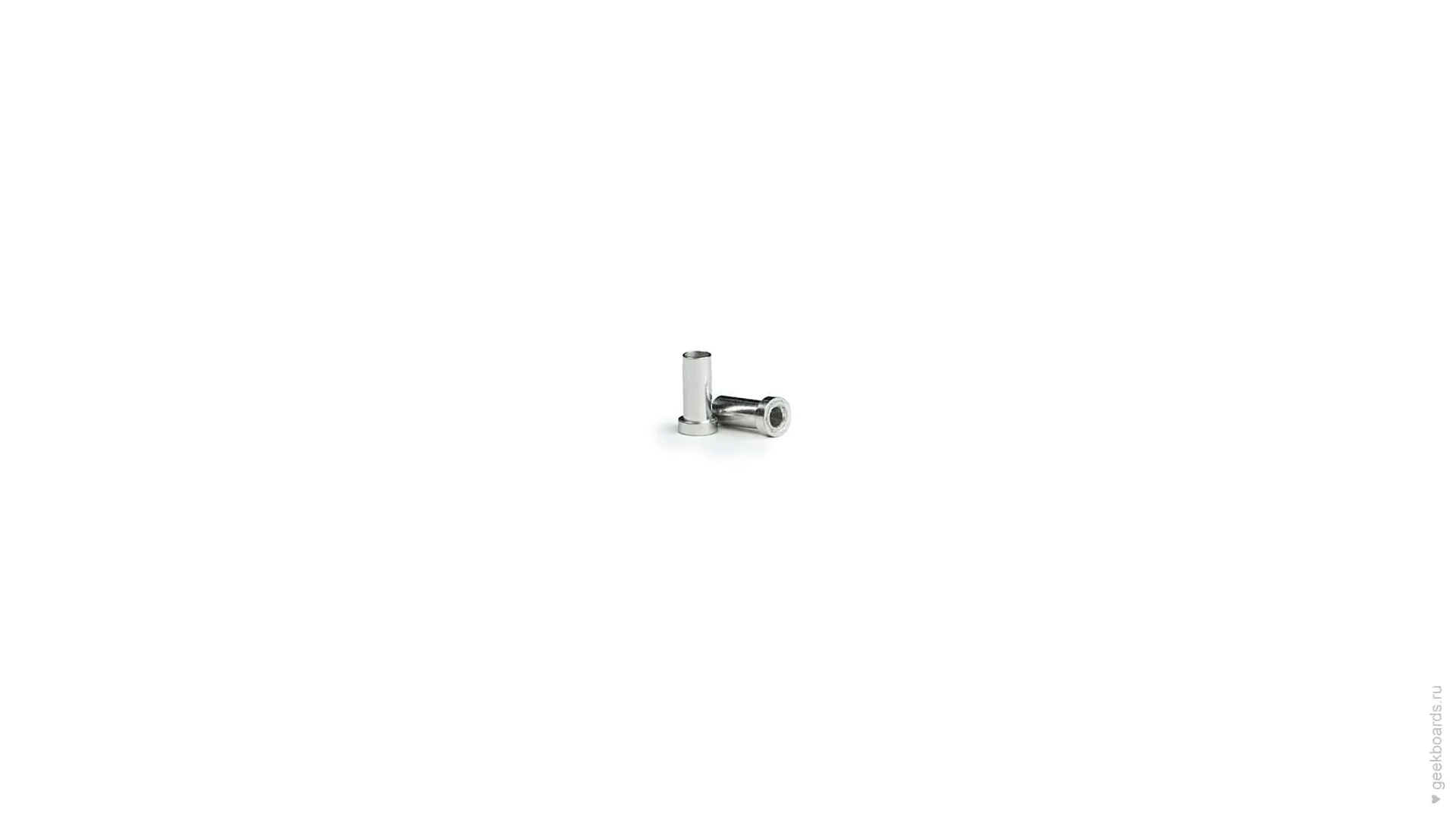

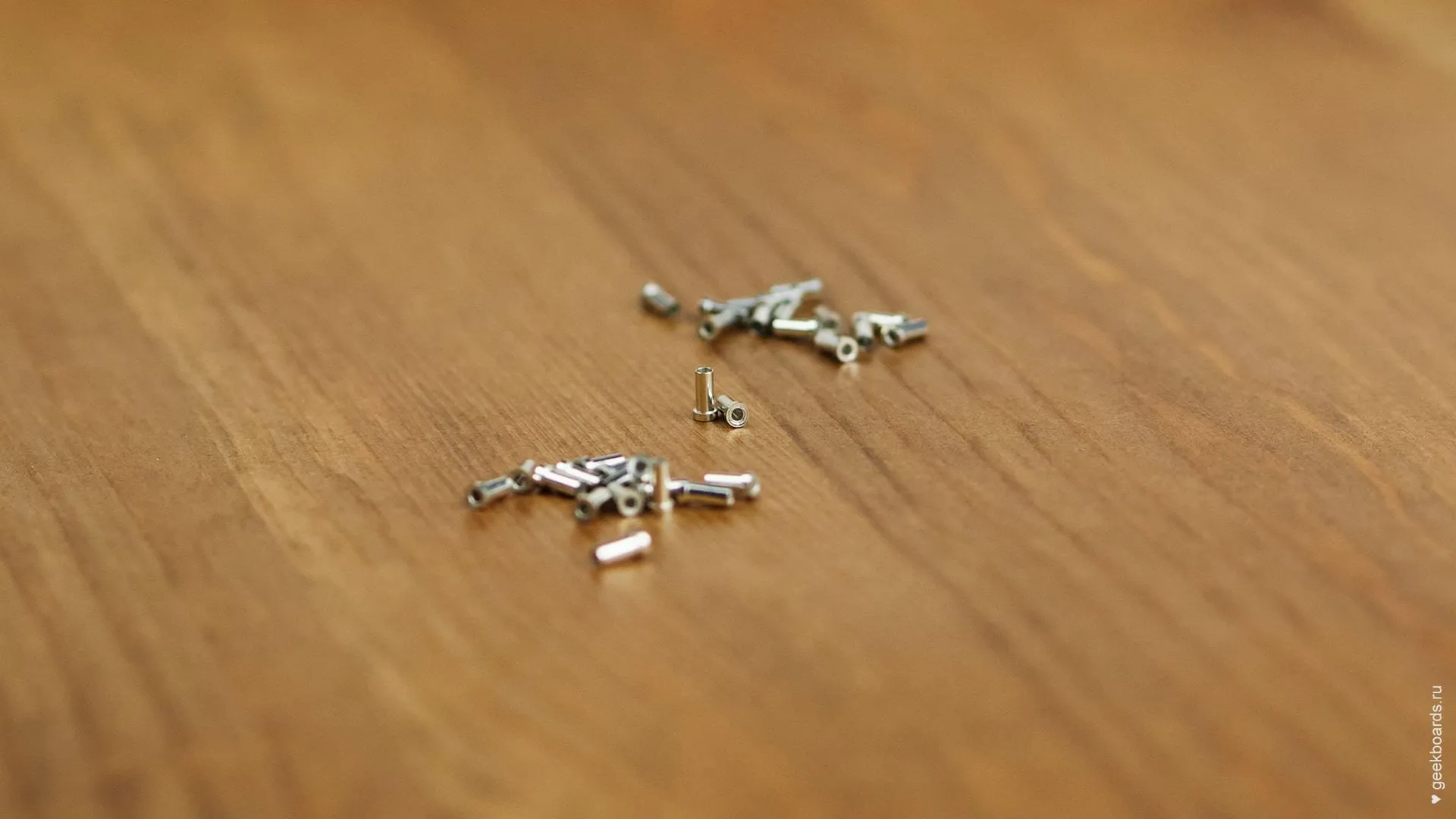

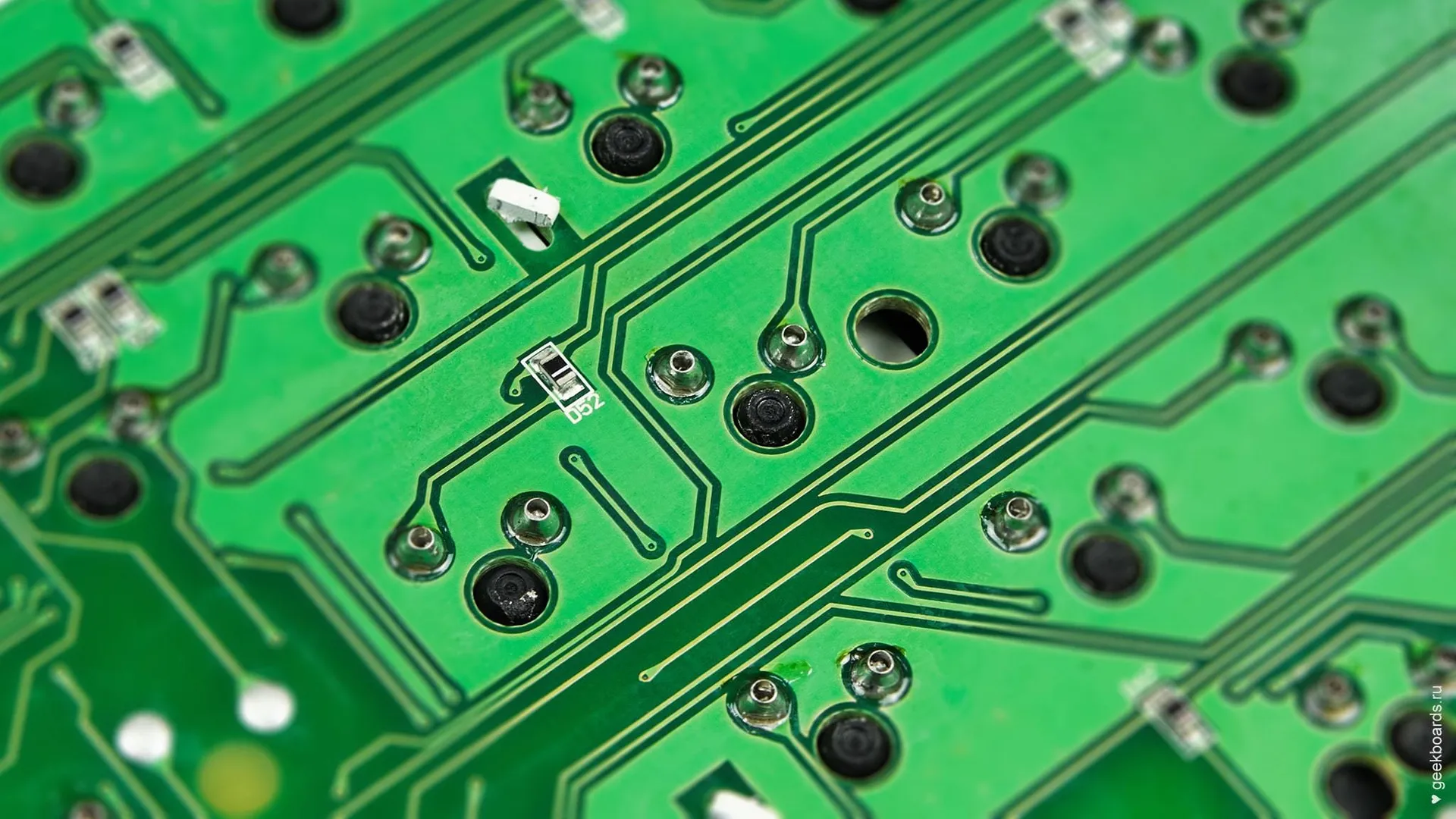

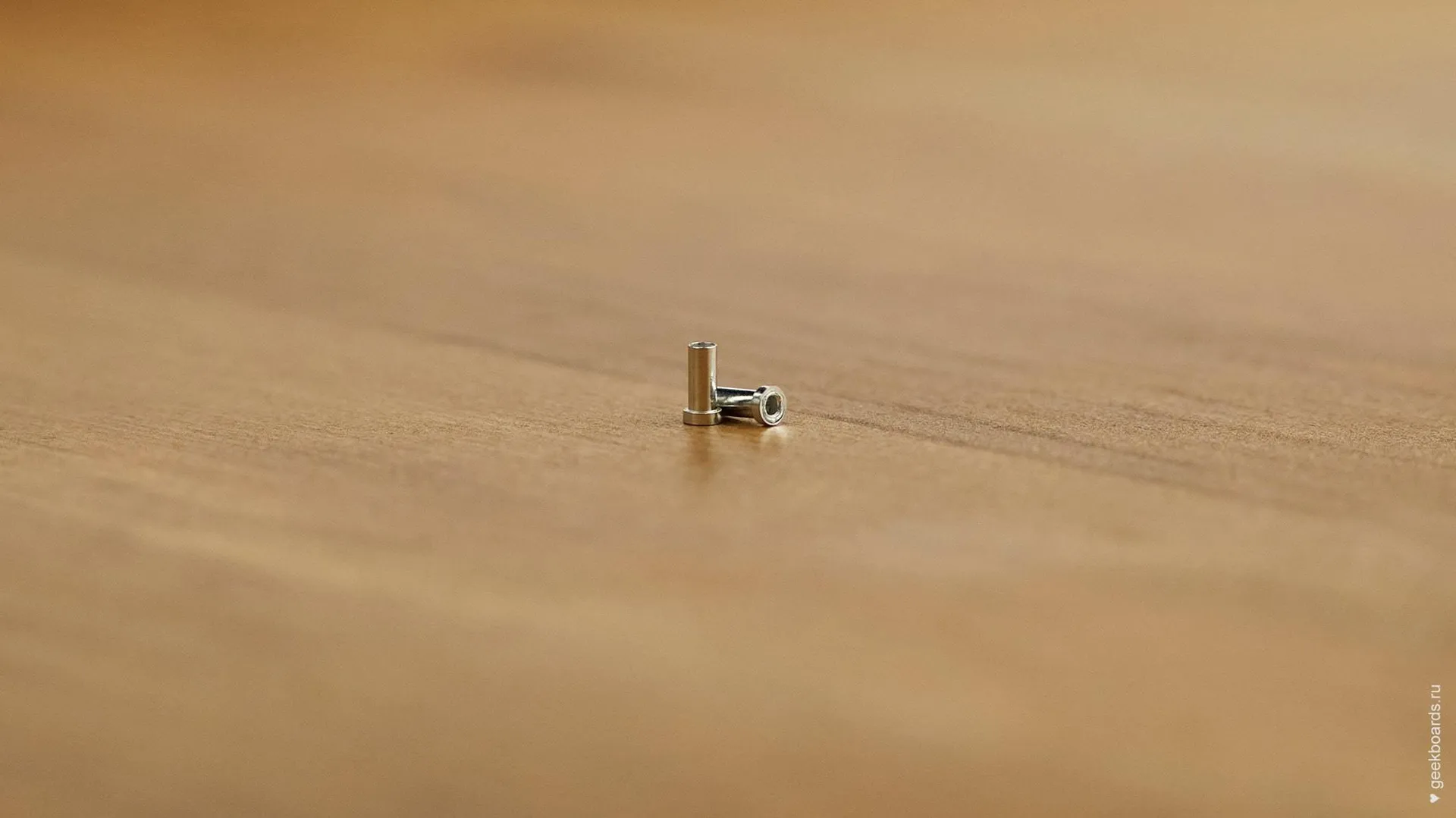

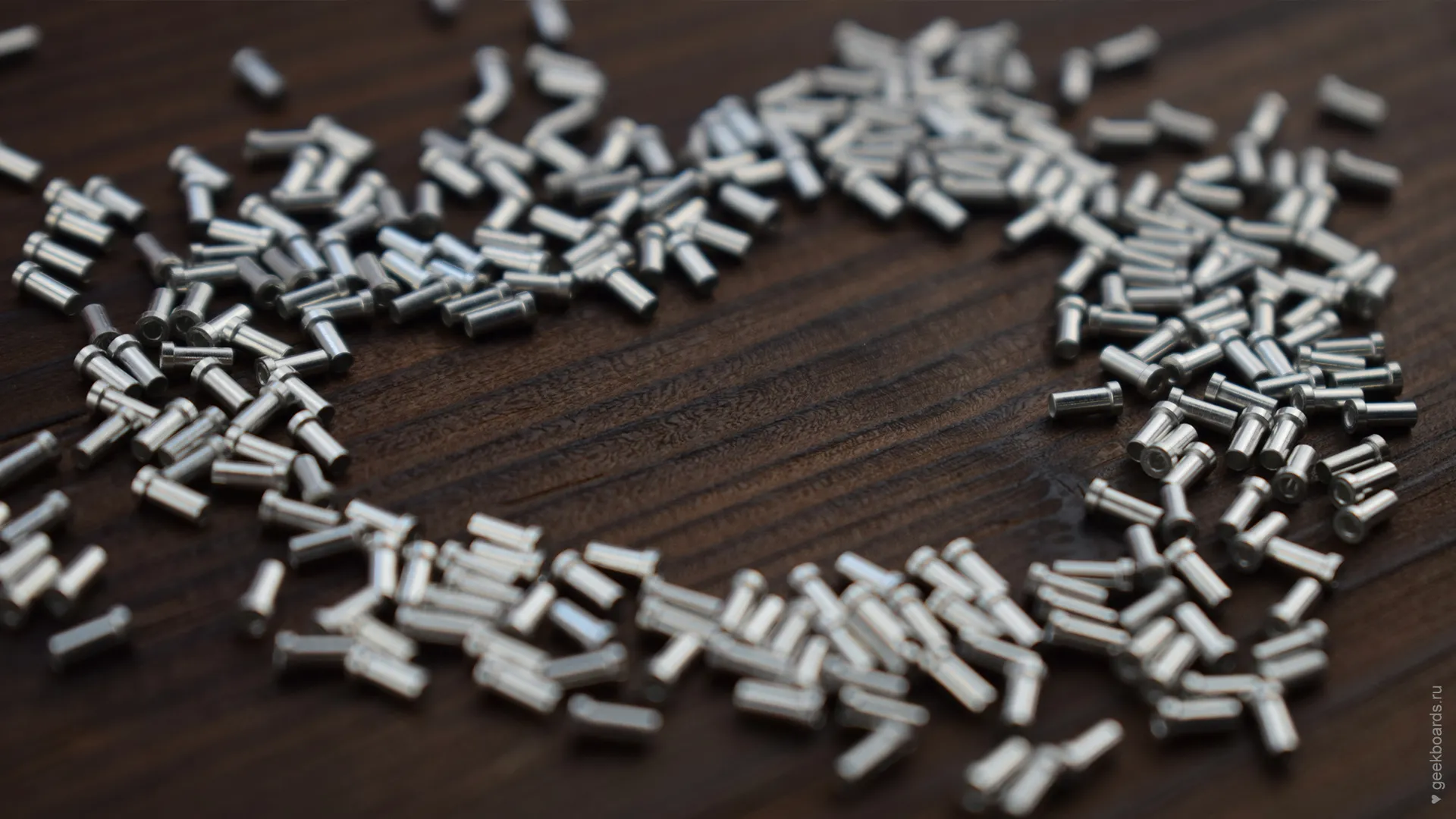

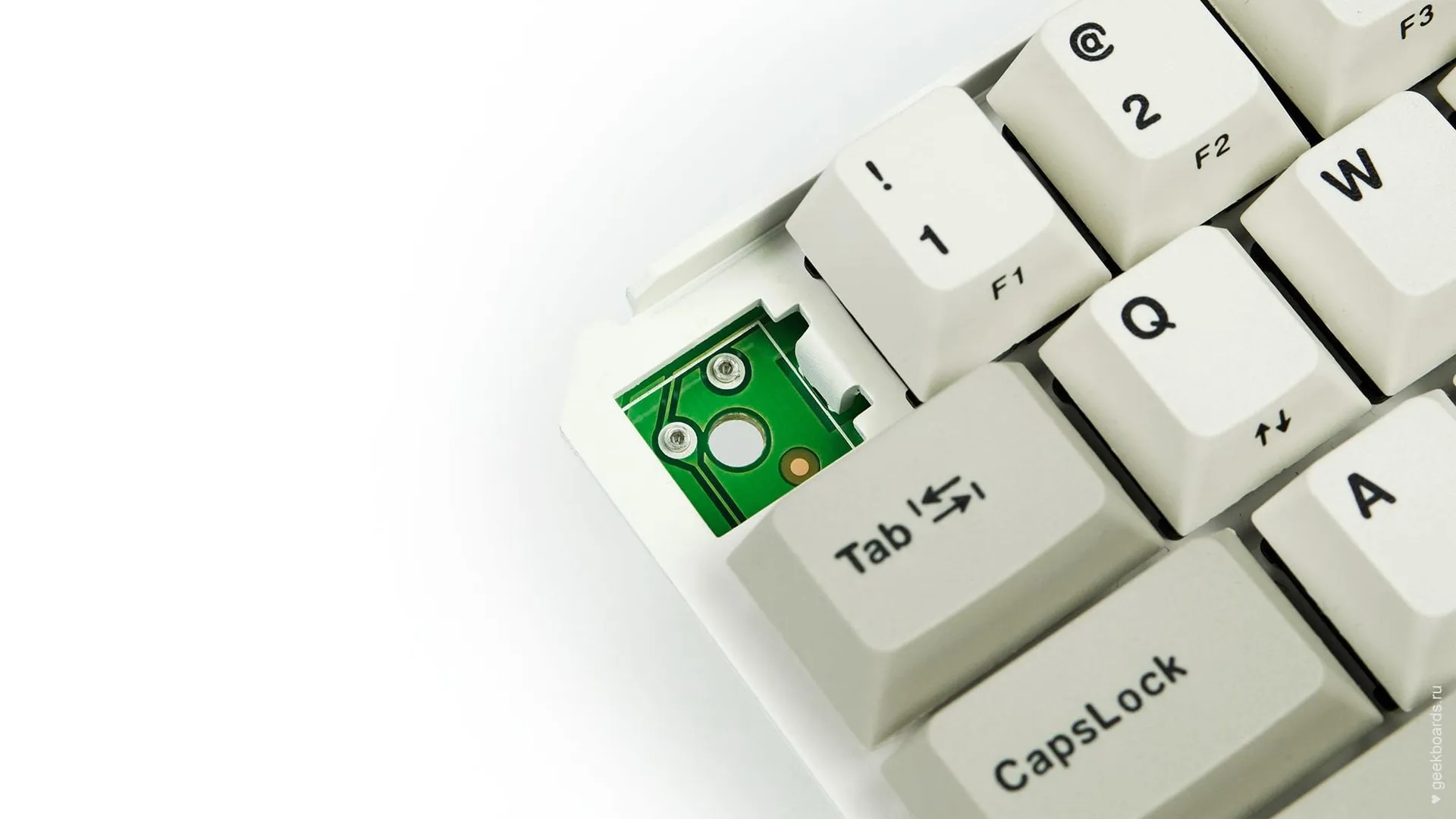

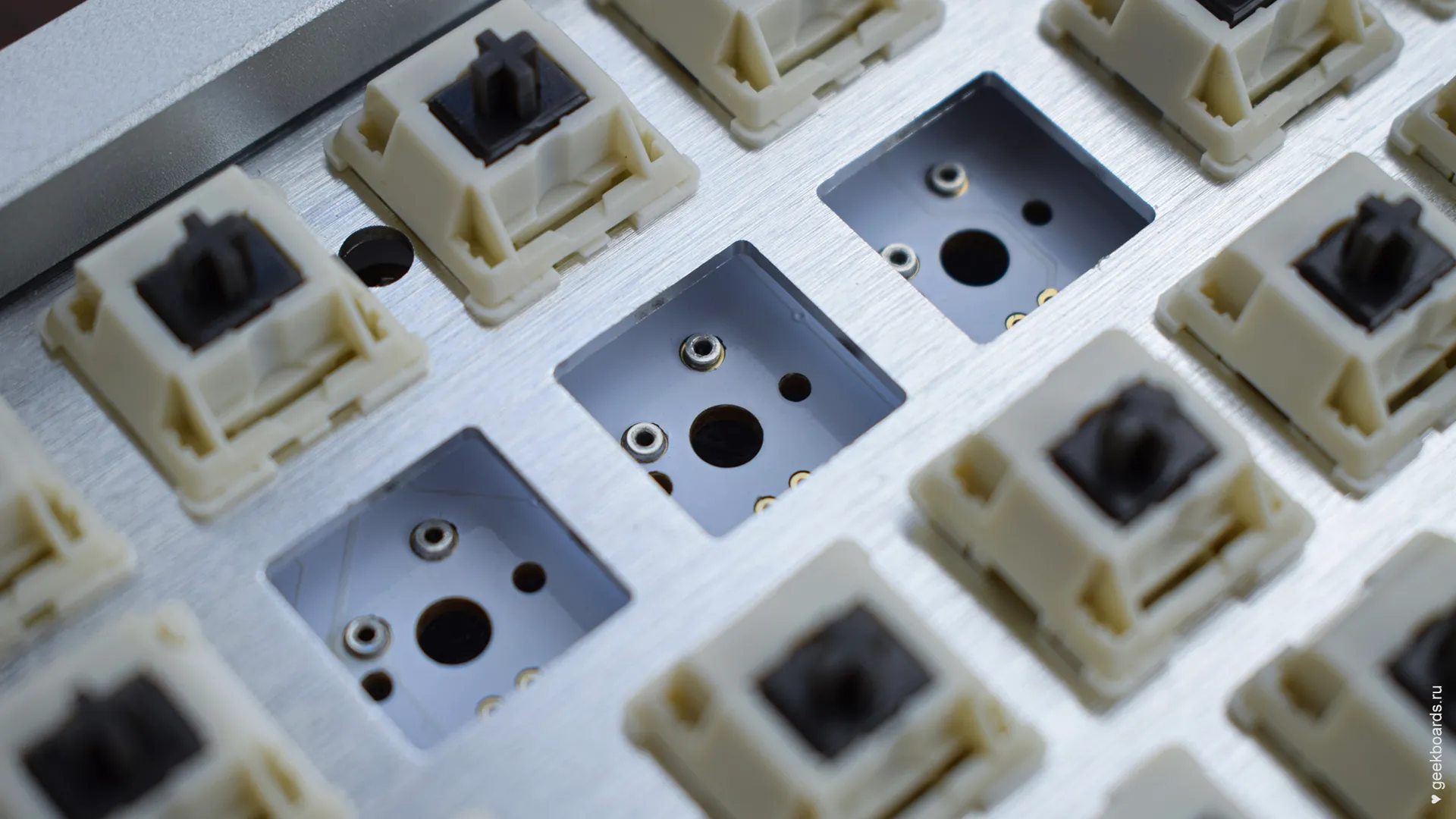

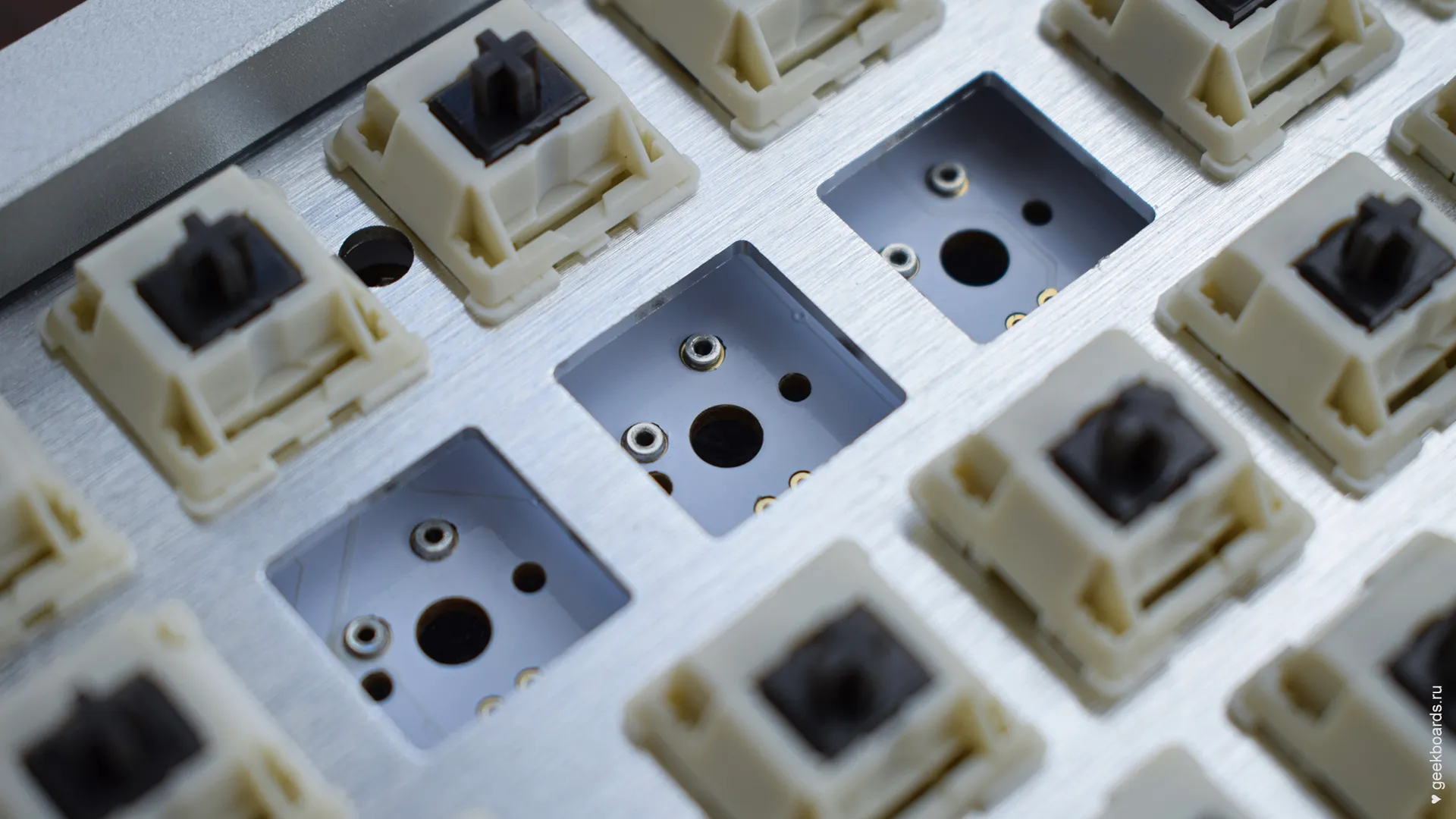

Эти маленькие штучки обладают уникальной способностью превращать обычную плату в хотсвап или, иначе говоря, плату с возможностью горячей замены переключателей "на лету", без всякой пайки. Удобно? Удобно.



Однако вынуждены предупредить, есть у такого подхода и свои минусы:

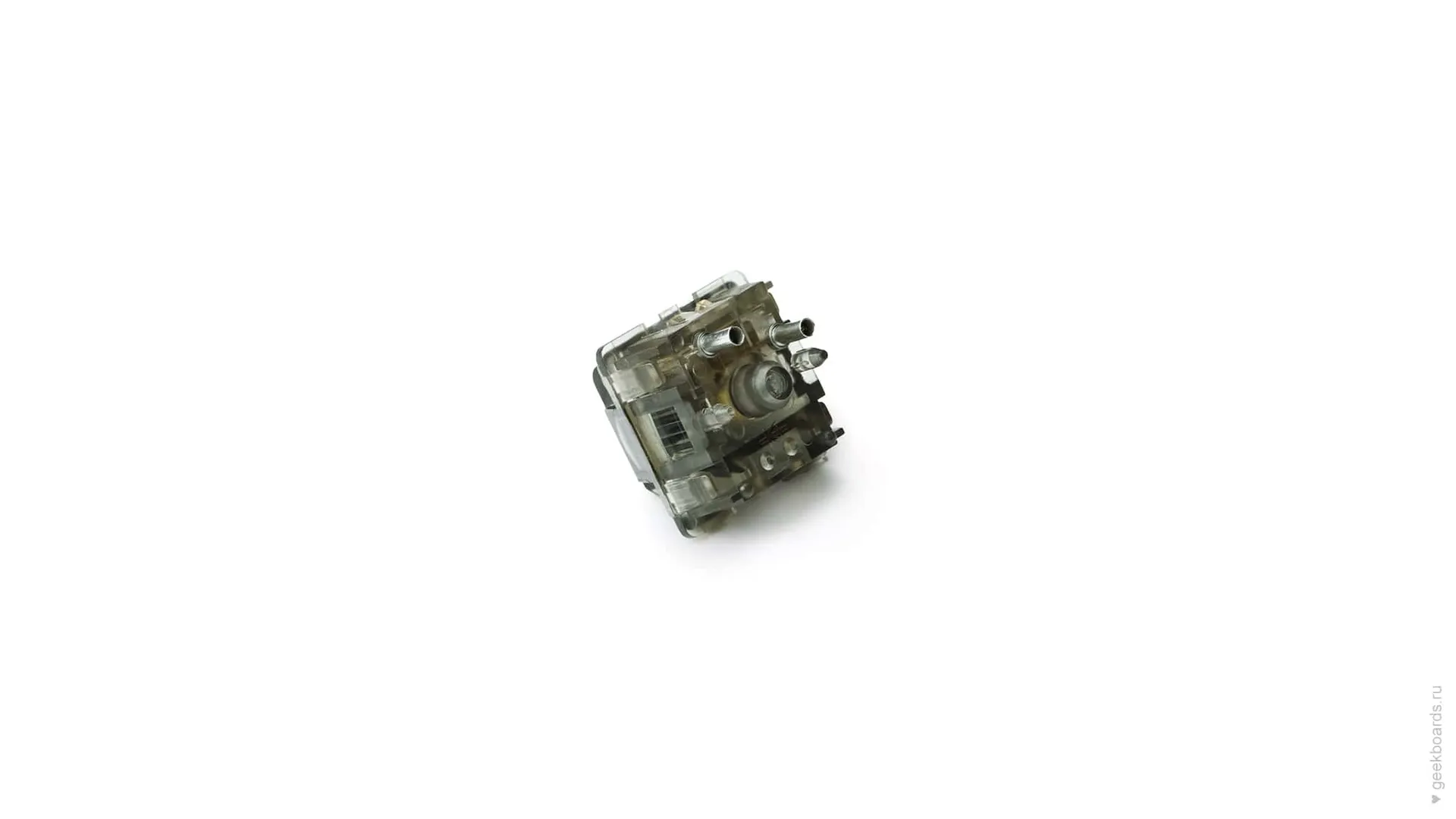

  • Подходит не для всех переключателей

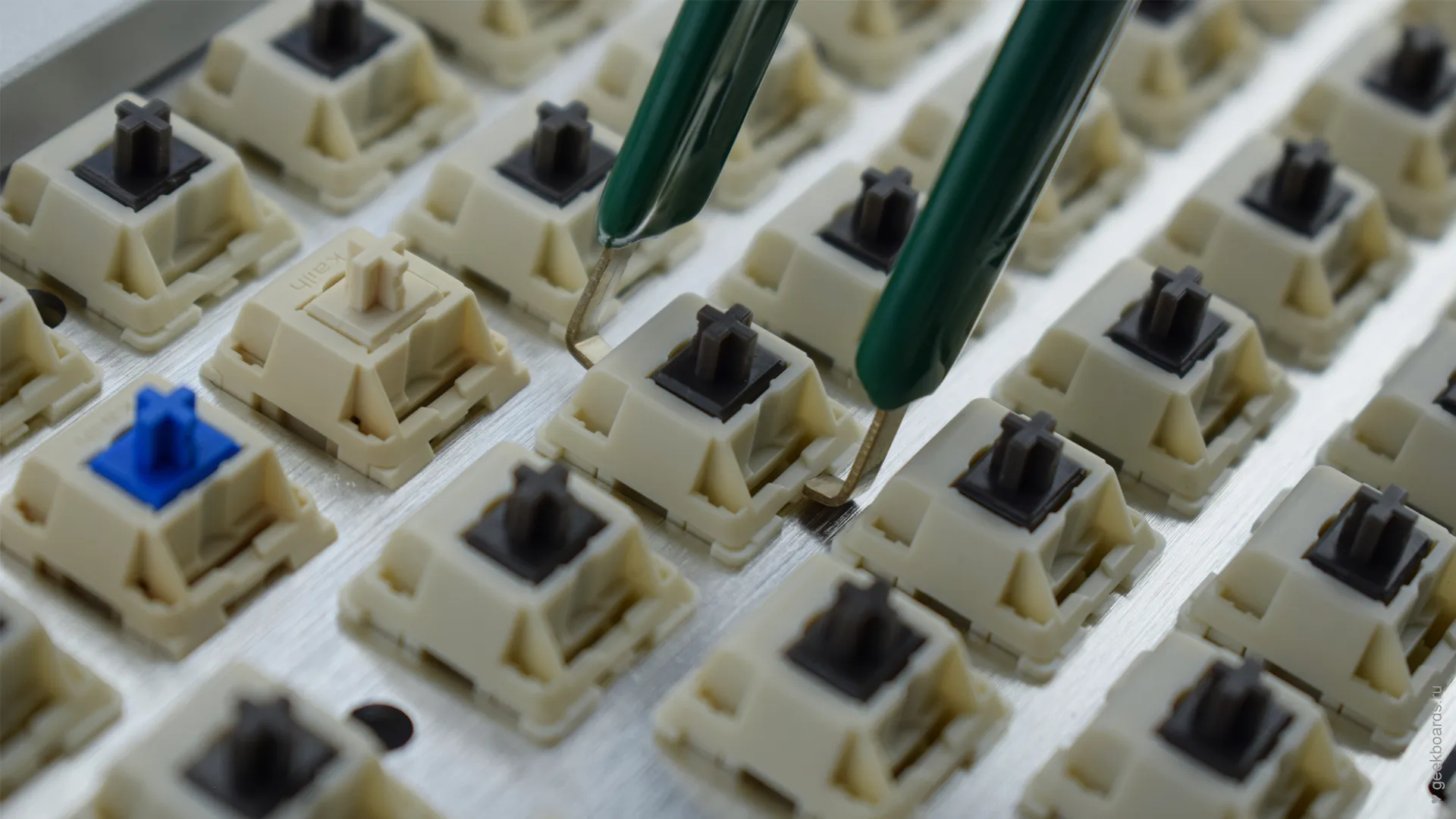

  • Если кейкап сидит плотно, то при его снятии переключатель может выскочить из сокетов
  • Из-за конструкции сокетов переключатель располагается на 1мм выше платы, поэтому может люфтить и сидеть ненадежно, особенно если не фиксируется с помощью плейта
  • Для переключателя требуется сразу 2х милл макса, а если имеются диоды - их нужно будет монтировать по классике



Ответы на частые вопросы:

1. Подойдет ли на /любое название/ клавиатуру?

- По-хорошему да, практически везде стандартные гнезда, но есть некоторые нюансы. Например, на Leopold плотно сидит плейт, поэтому его приходится защелкивать после всего монтажа. В некоторых случаях бывает, что свитчи защелкиваются только силой. В любом случае перед покупкой стоит сравнить диаметр отверстия в вашей клавиатуре и диаметр самого mill max. Так же, наши технические специалисты могут проверить совместимость клавиатуры, если вы привезете ее в шоурум

2. Что лучше, 0305 или 7305?

- Принципиальная разница в том, что у 7305 тоньше шляпка и ножка. Их заметно сложнее монтировать, но меньше проблем с тяжелым защелкиванием переключателей и работой стабилизаторов. 7305 лучше и заметно дороже.

3. Будут ли в продаже 7305?

- Да, их появление на сайте планируется



Кстати, у нас можно заказать услугу по установке этих сокетов :3

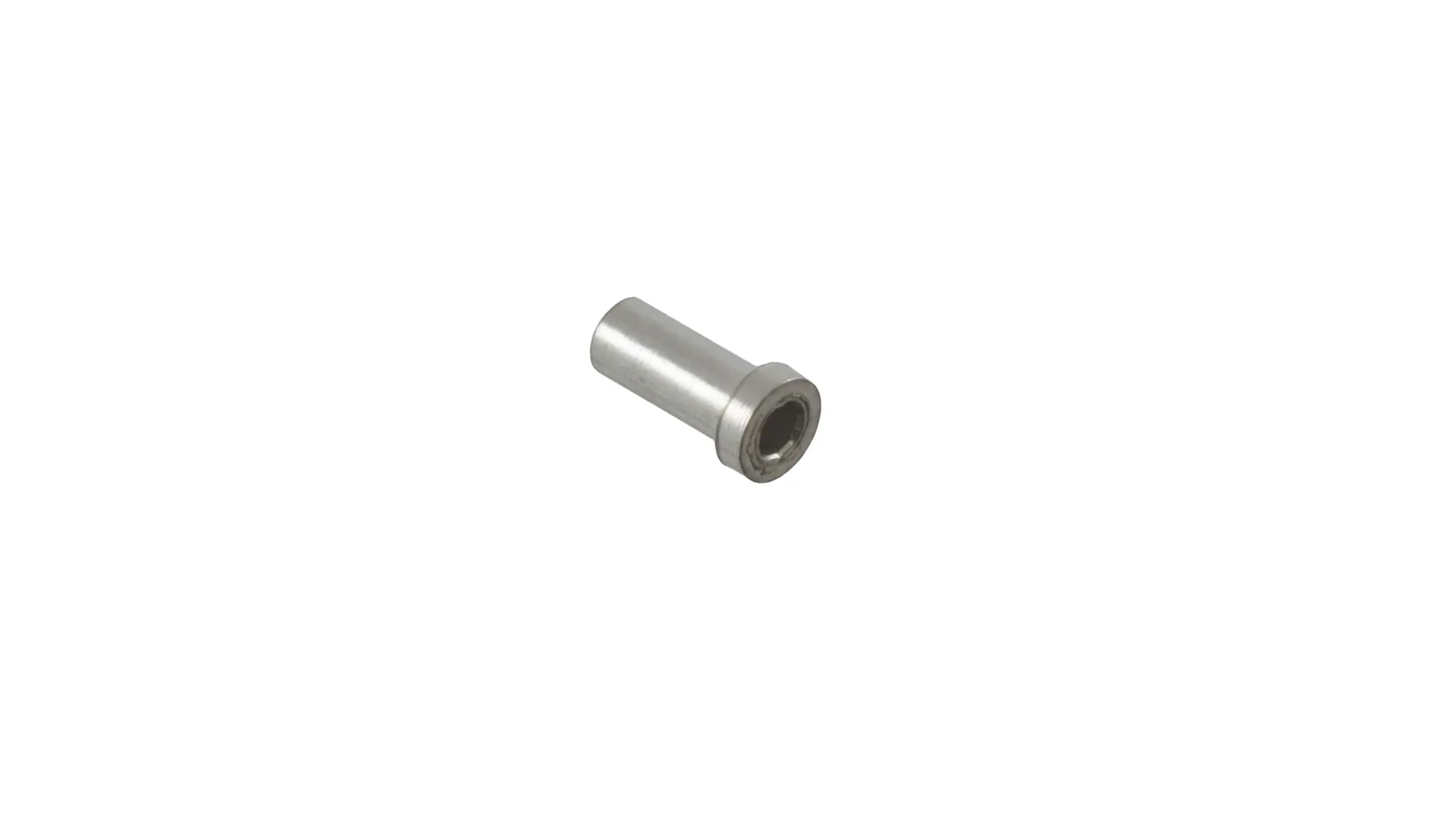

Характеристики 0305:
  • Тип хвостовика: Без хвоста
  • Тип вывода: Припой
  • Общая длина: 0.155" (3.94 мм)
  • Диаметр штыря: 0.025" ~ 0.037" (0.64 мм ~ 0.94 мм)
  • Диаметр монтажного отверстия: 0.061" (1.55 мм)
  • Диаметр розетки: 0.051" (1.30 мм)
  • Толщина фланца: 0.025" (0.64 мм)
  • Материал контактов: Бериллиевая медь
  • Покрытие контактов: Олово
  • Толщина покрытия контактов: 200 мкдм (5.08 мкм)
  • Модель: 0305

Характеристики 7305:
  • Тип хвостовика: Без хвоста
  • Тип вывода: Припой
  • Общая длина: 0.105" (2.67 мм)
  • Диаметр монтажного отверстия: 0.061" (1.55 мм)
  • Толщина фланца: 0.014" (0.36 мм)
  • Материал контактов: Бериллиевая медь
  • Покрытие контактов: Золото поверх никеля
  • Модель: 7305

Отзывы

Сконвертировал ими в хотсвап две клавиатуры. Процесс кропотливый, но не сложный. Все свитчи, до которых дотянулся, в сокеты садятся замечательно и работают. Конечно, без фиксирующей плиты сидят плохо, но с ней все отлично. Это длинные версии сокета, залить их припоем случайно тоже сложно.

Я доволен, и позже собираюсь еще минимум две клавиатуры так сконвертировать.
Jack L. Frost, 09 May 2021
